Ligne de production automatique de revêtement en poudre pour profilés Technologie avancée et efficacité

Ligne automatique de revêtement en poudre de profilés en aluminium

Système de finition en poudre intégré pour extrusions d'aluminium

Cette ligne automatique de revêtement en poudre est développée pour la finition de surface continue de profilés en aluminium de différentes longueurs, sections et exigences d'application.

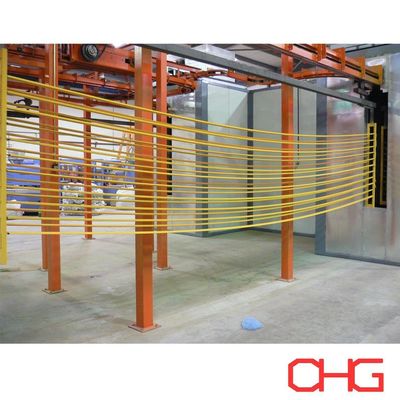

Un système de convoyeur aérien transporte les profilés à travers les principales sections de traitement, assurant un mouvement stable de la pièce et reliant le prétraitement, le séchage, l'application de poudre, le durcissement et le refroidissement dans un flux de production intégré.

Le chargement et le déchargement manuels sont utilisés pour maintenir la flexibilité lors du traitement de différents types de profils ou lots de production. Le système complet est conçu en fonction des produits du client, du rendement requis, des normes de revêtement et de l'espace d'atelier disponible.

Principales caractéristiques du système

Transport aérien continu

Le convoyeur aérien assure un mouvement continu des profilés en aluminium entre les différentes étapes du processus tout en réduisant l'espace au sol de l'atelier requis pour la manutention des matériaux.

La configuration du convoyeur est déterminée en fonction de :

• Longueur et section du profil

• Poids de la pièce

• Nombre de profils par cintre

• Capacité de production requise

• Espacement des cintres

• Temps de traitement

• Hauteur libre en usine

Des supports personnalisés peuvent être conçus pour maintenir le positionnement approprié de la pièce tout au long du prétraitement, de la pulvérisation et du durcissement.

Chargement et déchargement manuels flexibles

Les profilés sont placés manuellement sur les supports du convoyeur au poste de chargement et retirés après revêtement et refroidissement.

Cet agencement offre une flexibilité lors de la manipulation de produits de différentes longueurs et géométries transversales sans nécessiter d'équipement de chargement automatique compliqué.

Application automatique de poudre

La section de pulvérisation peut utiliser des pistolets de pulvérisation électrostatiques automatiques et des appareils à mouvement alternatif pour une application continue de poudre.

Lorsque la géométrie du produit nécessite une couverture supplémentaire, des stations de retouches manuelles peuvent également être intégrées à la ligne.

Processus de production typique

Un processus complet de revêtement de profilés en aluminium peut être organisé comme :

Chargement → Nettoyage de surface → Prétraitement chimique → Séchage à l'humidité → Pulvérisation de poudre électrostatique → Durcissement → Refroidissement → Inspection → Déchargement

La séquence exacte de prétraitement et les paramètres de revêtement sont déterminés en fonction de l'alliage d'aluminium, de la finition requise, des performances contre la corrosion et du système de poudre sélectionné.

1. Nettoyage des surfaces

Avant le traitement chimique, les contaminants doivent être éliminés de la surface en aluminium.

Le nettoyage vise à éliminer les substances telles que :

• Huile et graisse

• Poussière

• Résidus d'extrusion

• Gestion des contaminations

• Autres impuretés de surface

Un nettoyage efficace prépare le substrat au traitement chimique ultérieur et contribue à des performances de revêtement stables.

2. Prétraitement de l'aluminium

Après le nettoyage, les profilés subissent un processus de prétraitement chimique approprié.

Selon les spécifications du revêtement, le processus peut inclure :

• Dégraissage

• Rinçage à l'eau

• Gravure ou traitement de surface

• Rinçage supplémentaire

• Traitement de conversion

• Rinçage final

Pour les profilés en aluminium, des traitements de conversion appropriés au chromate ou sans chrome peuvent être sélectionnés en fonction des performances de revêtement requises et des spécifications du projet.

Le prétraitement peut être conçu sous forme de système de pulvérisation ou d'immersion en fonction de la géométrie du profil, de la capacité de production, du processus chimique et des conditions d'usine.

3. Séchage à l'humidité

Après les étapes de prétraitement humide, les profilés entrent dans la section de séchage.

L'eau résiduelle est éliminée avant la pulvérisation électrostatique afin de fournir des conditions de surface appropriées pour l'application de poudre.

La température de séchage et le temps de séjour sont déterminés en fonction des dimensions du profil, de l'épaisseur de la section, de la vitesse du convoyeur et de la capacité de production requise.

4. Pulvérisation de poudre électrostatique

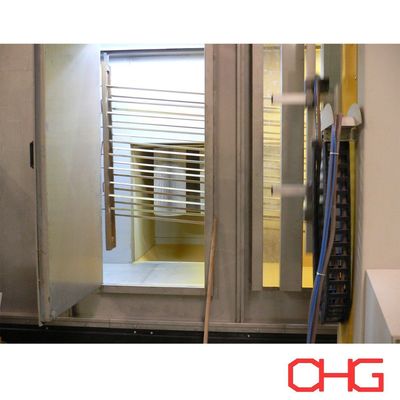

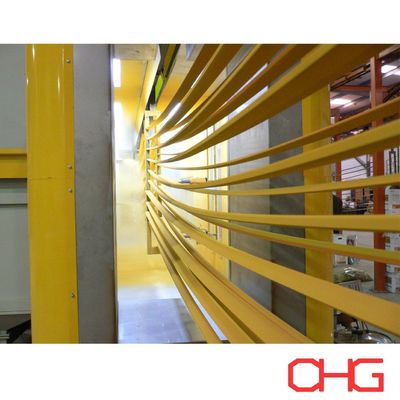

Les profilés séchés sont transportés dans la cabine de pulvérisation de poudre.

Les pistolets électrostatiques chargent les particules de poudre qui sont attirées par les pièces en aluminium mises à la terre.

Le système d'application peut être configuré avec :

• Pistolets à poudre automatiques

• Réciprocateurs

• Pistolets de retouche manuels

• Équipement d'alimentation en poudre

• Système de récupération de poudre

La quantité de pistolet, le positionnement et la disposition de pulvérisation sont sélectionnés en fonction de la section transversale du profil, de la vitesse du convoyeur, de la capacité de production et de la couverture de revêtement requise.

5. Durcissement de la poudre

Après pulvérisation, les profilés en aluminium revêtus entrent dans le four de durcissement.

Un chauffage contrôlé fait fondre, couler et réticuler la poudre appliquée pour former un film de revêtement continu.

Le système de durcissement est conçu selon :

• Spécifications de durcissement du fabricant de poudre

• Température du métal requise

• Épaisseur du profilé en aluminium

• Dimensions de la pièce

• Vitesse du convoyeur

• Capacité de production

Des conditions de durcissement correctes sont importantes pour obtenir l’adhérence, l’apparence et les propriétés mécaniques requises du revêtement.

6. Refroidissement

Après avoir quitté le four de durcissement, les profilés traversent une zone de refroidissement.

Le refroidissement naturel ou à air pulsé peut être sélectionné en fonction de la capacité de la ligne, de la température de la pièce et de l'espace disponible en usine.

Une fois suffisamment refroidis, les profilés peuvent être inspectés et déchargés en toute sécurité.

7. Inspection de la qualité du revêtement

Les profilés en aluminium finis peuvent être vérifiés selon les exigences de revêtement applicables.

Les éléments d'inspection typiques comprennent :

• Épaisseur du film sec

• Aspect des surfaces

• Couleur et brillance

• Adhésion

• Uniformité du revêtement

• Défauts de surface visibles

Des tests supplémentaires peuvent être spécifiés en fonction des normes de qualité du client et de l'application du produit.

Récupération de poudre et changement de couleur

La cabine de pulvérisation peut être intégrée à un système de récupération de poudre approprié pour collecter la poudre trop pulvérisée.

Les équipements de récupération sont sélectionnés en fonction :

• Volume de production

• Nombre de couleurs de poudre

• Fréquence de changement de couleur

• Exigences en matière de récupération de poudre

• Temps de nettoyage requis du stand

Pour les fabricants qui changent fréquemment de couleurs, la configuration de la cabine de pulvérisation et de la récupération doit être considérée ensemble lors de la conception initiale de la ligne de production.

Applications

La ligne peut être conçue pour le revêtement de produits en aluminium tels que :

• Profils architecturaux

• Cadres de fenêtres et de portes

• Profilés pour murs-rideaux

• Extrusions d'aluminium industrielles

• Profils de meubles

• Composants décoratifs en aluminium

• Cadres de panneaux solaires

• Profils de systèmes de construction

• Composants de transport

• Autres produits en aluminium extrudé

Ingénierie spécifique au projet

Chaque ligne de revêtement de profilés en aluminium est développée en fonction des conditions de fabrication réelles du client plutôt que d'utiliser une configuration d'équipement fixe.

Pour préparer la conception de la ligne de production, les informations suivantes sont importantes :

• Dessins de profil et coupes

• Longueurs de profil maximales et minimales

• Dimensions et poids de la pièce

• Capacité horaire ou journalière requise

• Profils par cintre

• Spécification du revêtement

• Exigences de prétraitement

• Type de poudre

• Nombre de couleurs et fréquence de changement de couleur

• Dimensions d'usine et hauteur libre

• Énergie de chauffage disponible

• Alimentation électrique locale

• Niveau d'automatisation requis

Sur la base de ces paramètres, nous pouvons concevoir une solution complète couvrant le système de prétraitement, la section de séchage à l'humidité, le convoyeur aérien, la cabine de pulvérisation de poudre, l'équipement d'application automatique, le système de récupération de poudre, le four de durcissement, la section de refroidissement, le système de contrôle et l'agencement de la ligne de production.

Contactez-nous avec vos spécifications de profilés en aluminium et vos exigences de production pour une proposition technique et un devis personnalisés.
