Ligne automatique de revêtement en poudre pour la production de composants de convoyeurs sur mesure

Ligne de revêtement automatique de poudre personnalisée avec puissance et convoyeur libre

Système de revêtement en poudre flexible pour différentes pièces métalliques industrielles

Cette ligne de production automatique de revêtement en poudre est conçue pour les composants métalliques avec différentes dimensions, formes, poids et exigences de revêtement.Le système combine l'application automatique de poudre avec une manipulation flexible des matériaux pour fournir une solution efficace pour la finition des surfaces industrielles.

La ligne est équipée d'une cabine de pulvérisation en PVC durable et d'un système de convoyeur aérien Power and Free.transportés automatiquement par les principaux procédés de revêtement, et déchargé manuellement après durcissement et refroidissement.

Cette configuration offre une combinaison pratique d'automatisation et de flexibilité,le rendant adapté aux fabricants qui traitent plusieurs types de produits ou pièces de travail ayant des exigences de production différentes.

Principales caractéristiques de la ligne de production

Le système peut être configuré avec:

• Cabine de pulvérisation en PVC

• Pistolets à pulvérisation électrostatique automatique

• Stations de réglage manuel si nécessaire

• Convecteur aérien électrique et libre

• Porteurs et obturateurs personnalisés

• Équipement d'approvisionnement et de récupération de poudre

• Système de durcissement en poudre

• Section de refroidissement

• Chargement et déchargement manuels

• Contrôle de la production par PLC

La configuration détaillée de l'équipement est déterminée en fonction des pièces du client, de sa capacité de production, des spécifications de revêtement et des conditions d'usine.

Cabine de pulvérisation de poudre de PVC

La section d'application de poudre utilise une cabine de pulvérisation en PVC adaptée aux opérations automatiques de revêtement en poudre.

Les dimensions des cabines et la disposition interne sont conçues en fonction de facteurs tels que:

• Tailles maximales de la pièce à usiner

• Orientation de la pièce suspendue

• Position du convoyeur

• Nombre de pistolets à pulvérisation automatiques

• Exigences relatives aux réglages manuels

• Méthode de récupération de poudre

• Capacité de production

• Exigences relatives au changement de couleur

La cabine peut être intégrée à un équipement d'extraction et de récupération de poudre pour collecter la poudre surépuisée et maintenir des conditions de pulvérisation appropriées.

Application automatique de poudre

Les pièces de travail entrent automatiquement dans la cabine de pulvérisation par le système de convoyeur, où des pistolets électrostatiques de pulvérisation appliquent des particules de poudre chargées sur des surfaces métalliques mise à la terre.

Selon la géométrie du produit, la section de pulvérisation peut comporter:

• Pistolets à pulvérisation électrostatiques automatiques

• Les réciproques

• Équipement d'alimentation en poudre

• Pistolets à retouche manuelle

• Équipement de récupération de poudre

La pulvérisation automatique permet une application répétée de poudre pour la production régulière, tandis que le retouche manuel peut être ajouté pour les coins, les sections encastrées, les structures soudéses,et autres zones difficiles d'accès.

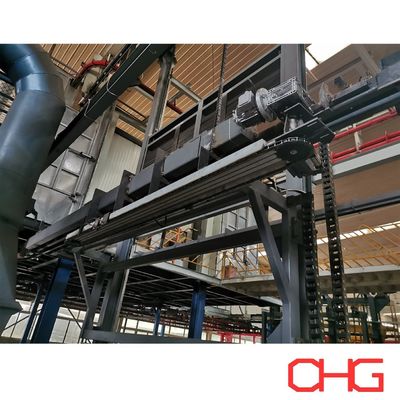

Énergie et convoyeur aérien libre

La chaîne de production adopte un convoyeur de puissance et libre pour le transport flexible des pièces.

Contrairement à un convoyeur aérien continu classique, le système Power and Free permet d'arrêter, d'accumuler, de relâcher,et transférés selon les exigences des différentes étapes du processus.

Cela permet de:

• Coordonner les processus avec des temps de cycle différents

• Créer des tampons d'accumulation

• Arrêter les transporteurs aux stations désignées

• Contrôle du mouvement de la pièce entre les sections de production

• Adapter le flux de production aux différents types de produits

• Réduire le transfert manuel inutile de matériaux

L'espacement des supports, l'acheminement des convoyeurs, la conception des hangars, la capacité de charge et la vitesse de fonctionnement sont personnalisés en fonction des pièces réelles et de la production requise.

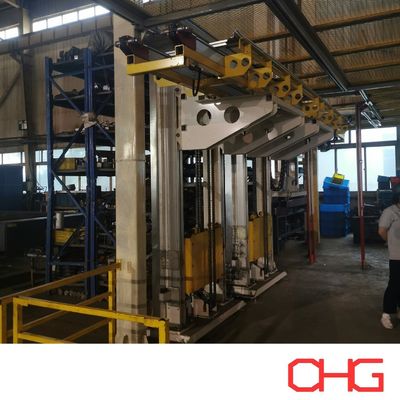

Chargement et déchargement manuels

Le chargement et le déchargement manuels offrent une flexibilité lors de la manipulation de composants de différentes dimensions et géométries.

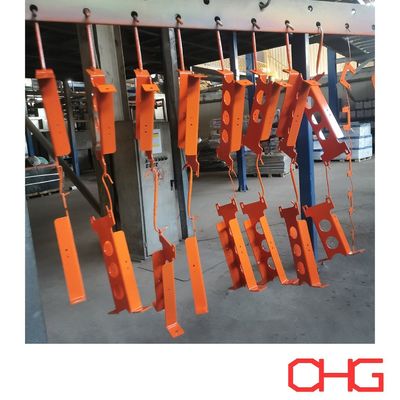

Au poste de chargement, les opérateurs placent les pièces sur des cintres ou des supports personnalisés.

Une fois le revêtement, le durcissement et le refroidissement terminés, les pièces finies retournent à la zone de déchargement pour être retirées manuellement.

Pour les produits de grande taille ou lourds, l'arrangement de chargement et de déchargement peut également être coordonné avec des chariots élévateurs ou d'autres équipements de manutention de matériaux si nécessaire.

Processus typique de revêtement en poudre

Selon la portée du projet, une ligne complète de revêtement en poudre peut comporter:

Chargement → Prétraitement de surface → Séchage à l'humidité → Pulvérisation → Durcissement à la poudre → Refroidissement → Inspection → Déchargement

Prétraitement de surface

Les composants métalliques sont nettoyés et traités chimiquement avant l'application de poudre.

Le procédé de prétraitement est sélectionné en fonction du matériau du substrat, de l'état de la surface et des performances de corrosion requises.

Séchage par humidité

Après un prétraitement à l'humidité, l'humidité résiduelle est éliminée avant que les pièces ne pénètrent dans la cabine de pulvérisation.

Pulvérisation

Des pistolets de pulvérisation électrostatiques automatiques appliquent de la poudre sur les pièces au sol.

Durcissement à la poudre

Les composants revêtus entrent dans le four de durcissement, où un chauffage contrôlé fait fondre la poudre, la fait couler et la fait se lier chimiquement en un film de revêtement continu.

Les conditions de durcissement sont sélectionnées selon les spécifications du fabricant de poudre et les caractéristiques thermiques de la pièce.

Refroidissement et inspection

Après durcissement, les produits sont refroidis avant déchargement. Les composants finis peuvent ensuite être inspectés pour l'épaisseur du revêtement, l'apparence, l'adhérence, la couleur, la brillance,et autres exigences de qualité spécifiques au projet.

Solutions de revêtement en poudre conçues sur mesure

Nos lignes de production de revêtements en poudre ne sont pas basées sur une seule configuration fixe.

Pour l'évaluation technique et la cotation, les informations suivantes sont particulièrement utiles:

• Matériau de la pièce à usiner

• dessins ou photographies du produit

• Dimensions maximales

• Poids maximal

• Capacité horaire ou quotidienne requise

• Produits par transporteur

• Performance requise du revêtement

• Exigences relatives au prétraitement

• Spécifications de la poudre

• Nombre de couleurs

• Fréquence de changement de couleur

• Dimensions d'usine et hauteur libre

• Énergie de chauffage disponible

• Spécifications électriques locales

• Méthode de chargement et de déchargement

• Niveau d'automatisation requis

Sur la base de ces informations, nous pouvons développer le processus de production approprié, la configuration de l'équipement, la disposition du convoyeur Power and Free, la cabine de pulvérisation de poudre en PVC, l'application de poudre et le système de récupération,solution de durcissement, système de commande et arrangement complet de la ligne.

Contactez-nous avec vos spécifications de pièce et vos exigences de production pour une proposition et un devis de ligne de revêtement en poudre personnalisés.
