Ligne de revêtement en poudre manuelle conçue pour les structures complexes de lits d'hôpitaux, y compris les tubes en acier, les joints soudés et les supports

Ligne de production manuelle de revêtement en poudre pour lits d'hôpitaux

Système de revêtement en poudre personnalisé pour cadres et composants de lits médicaux

Cette ligne de production manuelle de revêtement en poudre est conçue pour les lits d'hôpitaux, les cadres de lits médicaux et les composants métalliques fabriqués associés.

Les structures des lits d'hôpitaux comprennent généralement des tubes en acier, des joints soudés, des coins, des supports et des zones en retrait. Ces géométries peuvent nécessiter des angles de pulvérisation flexibles et une application minutieuse de la poudre. Un système de pulvérisation électrostatique manuel permet aux opérateurs d'ajuster la position de pulvérisation en fonction de la pièce réelle, ce qui en fait une solution pratique pour les fabricants traitant différents modèles de lits ou des lots de production petits à moyens.

La ligne de production complète peut être personnalisée pour intégrer le prétraitement de surface, le séchage à l'humidité, la pulvérisation manuelle de poudre, le durcissement, le refroidissement et la manutention des matériaux en fonction des produits du client et de la capacité de production requise.

Processus de production typique

Un processus complet de revêtement en poudre pour lit d'hôpital peut être configuré comme :

Chargement → Prétraitement de surface → Séchage à l'humidité → Pulvérisation manuelle de poudre → Durcissement de la poudre → Refroidissement → Inspection → Déchargement

La configuration détaillée du processus et de l'équipement est déterminée en fonction du matériau du substrat, des dimensions de la pièce, du volume de production et des performances de revêtement requises.

Prétraitement de surface

Un prétraitement approprié constitue la base d’une performance fiable de revêtement en poudre.

Avant la pulvérisation, les cadres et composants des lits d’hôpitaux doivent être nettoyés pour éliminer les contaminants tels que :

• Huile et graisse

• Poussière et saleté

• Résidus de soudure

• Contamination du traitement

• Autres impuretés de surface

En fonction du matériau de la pièce à usiner et des exigences de revêtement, le processus de prétraitement peut inclure :

• Dégraissage

• Rinçage à l'eau

• Conditionnement des surfaces

• Phosphatation ou autre traitement de conversion

• Rinçage final

Le système de prétraitement peut être conçu sous forme de configuration par pulvérisation ou par immersion en fonction de la géométrie du produit et des exigences de production.

Séchage à l'humidité

Après un prétraitement humide, l'humidité résiduelle est éliminée avant l'application de la poudre.

La section de séchage prépare les pièces traitées à la pulvérisation électrostatique et aide à prévenir les défauts de revêtement associés à l'humidité restante de la surface.

Les conditions de séchage sont sélectionnées en fonction des dimensions de la pièce, de l'épaisseur du matériau, de la disposition du convoyeur et de la capacité de production.

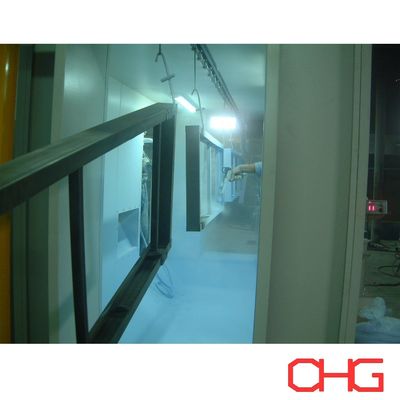

Pulvérisation électrostatique manuelle de poudre

La section d'application de poudre utilise des pistolets de pulvérisation électrostatiques manuels, permettant aux opérateurs de contrôler la pulvérisation en fonction de la géométrie de chaque composant du lit d'hôpital.

Par rapport à un modèle de pulvérisation automatique fixe, le fonctionnement manuel offre une plus grande flexibilité lors du revêtement :

• Structures tubulaires

• Joints soudés

• Coins et bords

• Supports

• Sections encastrées

• Composants de différentes dimensions

• Modèles de produits qui changent fréquemment

Les opérateurs peuvent ajuster l'angle de pulvérisation, la distance et le modèle d'application pour améliorer la couverture de poudre sur les surfaces complexes.

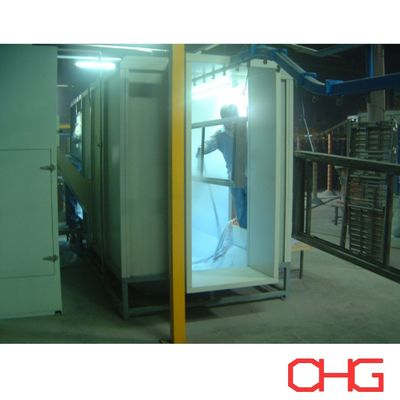

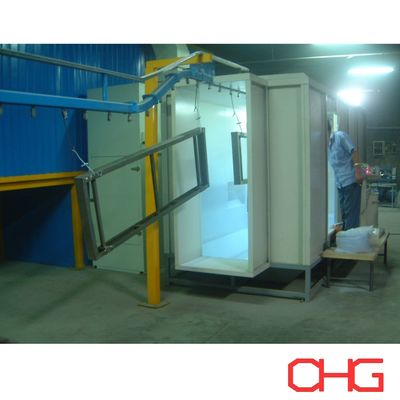

Cabine de pulvérisation de poudre et récupération

La pulvérisation manuelle est réalisée à l'intérieur d'une cabine de pulvérisation de poudre dédiée équipée d'un système d'extraction et de récupération approprié.

En fonction des exigences de production, le système peut inclure :

• Pistolets électrostatiques manuels

• Équipement d'alimentation en poudre

• Cabine de pulvérisation

• Système d'extraction

• Matériel de filtration ou de récupération de poudre

• Matériel de collecte de poudre

Les dimensions de la cabine et les postes d'opérateur sont conçus en fonction des dimensions maximales du lit d'hôpital et de l'accès de pulvérisation requis.

Système de manutention des matériaux

Différentes configurations de convoyeurs peuvent être sélectionnées en fonction de la capacité de production et des conditions d'usine.

Les configurations possibles incluent :

• Convoyeur aérien continu

• Convoyeur électrique et gratuit

• Système de manutention suspendu sur mesure

• Transfert manuel pour les petits volumes de production

Pour les lignes à convoyeur, des cintres appropriés sont conçus en fonction de la structure du cadre du lit d'hôpital, du poids, de l'orientation du revêtement et de la capacité de production requise.

Le chargement et le déchargement manuels peuvent être conservés pour offrir une flexibilité adaptée aux différents modèles de lit et tailles de composants.

Durcissement de la poudre

Après pulvérisation, les composants revêtus sont transférés dans le four de durcissement.

Un chauffage contrôlé fait fondre, couler et réticuler chimiquement le revêtement en poudre, formant ainsi un film de revêtement continu.

Le processus de durcissement est conçu selon :

• Spécification du fabricant de poudre

• Matériau de la pièce

• Épaisseur du métal

• Géométrie du produit

• Capacité de production requise

• Performances de revêtement requises

Un durcissement correct est important pour obtenir l’adhérence, l’apparence, les propriétés mécaniques et la durabilité souhaitées du revêtement fini.

Inspection du refroidissement et de la qualité

Après durcissement, les composants revêtus sont refroidis avant le déchargement et la manipulation ultérieure.

Les produits finis peuvent ensuite être inspectés selon les exigences de revêtement du fabricant.

Les éléments d'inspection typiques peuvent inclure :

• Épaisseur du revêtement

• Aspect des surfaces

• Couleur et brillance

• Adhésion

• Uniformité du revêtement

• Couverture autour des soudures et des coins

• Défauts de surface visibles

Des tests supplémentaires peuvent être spécifiés en fonction des normes de produit et de qualité du client.

Avantages pour la fabrication de lits d'hôpitaux

Couverture flexible des structures complexes

Les pistolets de pulvérisation manuels permettent aux opérateurs de modifier les angles et les positions de pulvérisation lors du revêtement des cadres tubulaires, des assemblages soudés, des coins et des zones en retrait.

Convient à plusieurs modèles de produits

Le système peut s'adapter à différentes conceptions de lits d'hôpitaux sans nécessiter de modifications importantes du programme de pulvérisation automatique.

Pratique pour les petites et moyennes séries de production

L’application manuelle de poudre peut fournir un équilibre approprié entre la flexibilité du revêtement, l’investissement en équipement et l’efficacité de la production lorsqu’une automatisation complète de la pulvérisation n’est pas requise.

Finition de surface cohérente

Avec un prétraitement, une pulvérisation, un durcissement et un contrôle qualité appropriés, la ligne de production peut fournir une finition uniforme et durable aux composants des lits d'hôpitaux.

Configuration de production extensible

Lorsque la production future augmente, la ligne peut être conçue en tenant compte des mises à niveau ultérieures de l'automatisation, notamment des pistolets de pulvérisation automatiques et des réciprocateurs.

Conception de ligne de revêtement en poudre personnalisée

Chaque ligne de revêtement en poudre pour lit d'hôpital est conçue selon les conditions de fabrication du client.

Les informations importantes pour la conception du système comprennent :

• Dessins ou photographies de produits

• Dimensions maximales de la pièce

• Matériau de la pièce

• Poids maximum

• Capacité horaire ou journalière requise

• Variétés de produits

• Performances de revêtement requises

• Exigences de prétraitement

• Spécifications de la poudre

• Nombre de couleurs et fréquence de changement de couleur

• Dimensions d'usine et hauteur libre

• Énergie de chauffage disponible

• Exigences de chargement et de déchargement

• Niveau d'automatisation requis

Sur la base de ces paramètres, nous pouvons développer une solution personnalisée couvrant le système de prétraitement, la section de séchage, le système de manutention, la cabine de pulvérisation de poudre, l'équipement de pulvérisation électrostatique manuel, le système de récupération de poudre, le four de durcissement, la zone de refroidissement, le système de contrôle et l'aménagement complet de la ligne de production.

Contactez-nous avec les spécifications de votre lit d'hôpital et les exigences de production pour une proposition et un devis personnalisés de ligne de revêtement en poudre.
