Ligne complète de prétraitement pour le nettoyage des surfaces métalliques et le conditionnement chimique avant l'application du revêtement en poudre

Système de prétraitement par pulvérisation automatique pour lignes de revêtement en poudre

Préparation de surface métallique industrielle avant le revêtement en poudre

Le système de prétraitement par pulvérisation est une partie essentielle d'une ligne de production complète de revêtement en poudre. Sa fonction principale est d'éliminer l'huile, la saleté, les résidus de traitement et autres contaminants des pièces métalliques tout en préparant chimiquement le substrat pour l'application ultérieure de poudre.

Pendant le fonctionnement, les pièces traversent des sections de traitement fermées où des solutions de nettoyage, de rinçage et de traitement de conversion sont appliquées par des buses de pulvérisation stratégiquement disposées. Un processus de prétraitement correctement configuré aide à améliorer l'adhérence du revêtement en poudre, la protection contre la corrosion et la cohérence globale de la finition.

La séquence du processus, les produits chimiques de traitement, le nombre d'étapes, les dimensions de l'équipement et les paramètres de fonctionnement peuvent être personnalisés en fonction du matériau de la pièce, de l'état de surface, de la capacité de production et des performances de revêtement requises.

Comment fonctionne le système de prétraitement par pulvérisation

Les pièces sont transportées à travers une série de zones de traitement par le convoyeur de la ligne de production. Des pompes font circuler les liquides de processus requis à partir de réservoirs individuels vers des tuyaux de pulvérisation et des buses positionnés autour des pièces.

Chaque étape effectue une fonction spécifique de nettoyage, de rinçage ou de traitement chimique avant que les produits ne passent à la section suivante.

Un processus typique peut inclure :

Dégraissage → Rinçage à l'eau → Traitement de conversion → Rinçage à l'eau → Rinçage final → Séchage à l'humidité

Des étapes de traitement supplémentaires peuvent être incorporées si le produit ou la spécification du revêtement l'exige.

Principales étapes de prétraitement

1. Dégraissage et nettoyage

Le premier traitement chimique élimine la contamination accumulée pendant la fabrication, l'usinage, le stockage et la manipulation.

Les contaminants typiques comprennent :

• Huile et graisse

• Poussière et saleté

• Fluides d'usinage

• Empreintes digitales

• Résidus de fabrication

• Autres contaminations de surface

La solution de nettoyage est pulvérisée sur les pièces à travers plusieurs buses pour assurer un contact efficace avec les surfaces requises.

Un dégraissage approfondi crée un substrat propre et prépare la pièce au traitement chimique ultérieur.

2. Rinçage à l'eau

Après le dégraissage, les produits passent dans une ou plusieurs sections de rinçage.

Les étapes de rinçage éliminent les produits chimiques de nettoyage résiduels et les contaminants de la pièce avant le processus de traitement suivant.

Un rinçage efficace aide également à :

• Réduire le report de produits chimiques

• Limiter la contamination entre les réservoirs de processus

• Maintenir des conditions de bain plus stables

• Améliorer la cohérence globale du prétraitement

Plusieurs étapes de rinçage ou un rinçage en cascade peuvent être incorporés selon les exigences du processus.

3. Conditionnement de surface

Lorsque requis par le processus chimique sélectionné, une étape de conditionnement de surface peut être incorporée avant le traitement de conversion.

Plutôt que de simplement augmenter la rugosité de surface, cette étape est utilisée pour établir une condition de surface plus appropriée et uniforme pour le processus de conversion ultérieur.

La nécessité d'un conditionnement de surface dépend du matériau du substrat et de la chimie de prétraitement sélectionnée.

4. Traitement de conversion

Après le nettoyage et le rinçage, la surface métallique peut subir un traitement de conversion approprié pour améliorer l'adhérence du revêtement et les performances anticorrosion.

Selon le substrat et les exigences du projet, les options de traitement peuvent inclure :

• Phosphatation au fer

• Phosphatation au zinc

• Autres processus de revêtement de conversion

• Passivation si nécessaire

Le processus chimique exact doit être sélectionné en fonction du matériau de la pièce, de la résistance à la corrosion requise, de la spécification du revêtement en poudre et des normes de qualité applicables.

5. Rinçage final

Après le traitement de conversion, un rinçage supplémentaire élimine les résidus chimiques indésirables avant le séchage.

La configuration du rinçage final peut être conçue en fonction du processus chimique sélectionné et de la qualité de surface requise.

Si nécessaire, de l'eau purifiée ou déminéralisée peut également être incorporée dans les étapes de rinçage final.

6. Séchage à l'humidité

Avant d'entrer dans la cabine de pulvérisation de poudre, l'eau résiduelle doit être éliminée des pièces traitées.

La section de séchage fournit un chauffage contrôlé pour garantir que les produits atteignent l'étape d'application de la poudre avec des surfaces suffisamment sèches.

Une élimination adéquate de l'humidité aide à réduire les défauts de revêtement et offre des conditions stables pour la pulvérisation électrostatique de poudre.

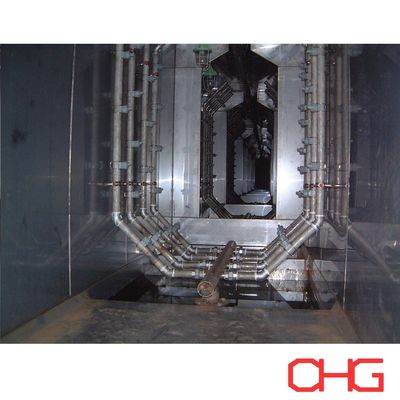

Système de circulation par pulvérisation

Une circulation de liquide efficace est une partie importante de l'équipement de prétraitement.

Chaque étape du processus peut intégrer des composants tels que :

• Réservoirs de processus

• Pompes de circulation

• Tuyaux de pulvérisation

• Buses de pulvérisation

• Filtres

• Équipement de chauffage

• Contrôle du niveau de liquide

• Tuyauterie et vannes

La disposition des buses de pulvérisation est conçue en fonction des dimensions et de la géométrie des pièces pour assurer une couverture de traitement efficace.

La capacité de la pompe, la pression de pulvérisation, la quantité de buses et la disposition des tuyaux sont sélectionnées en fonction des exigences réelles du processus plutôt qu'en utilisant une configuration standard fixe.

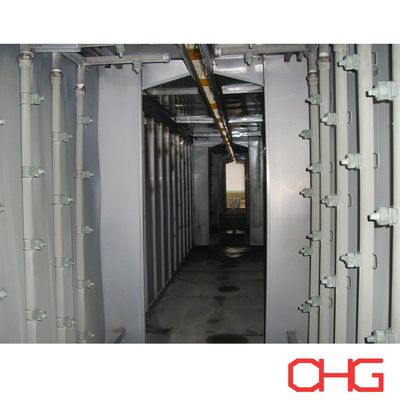

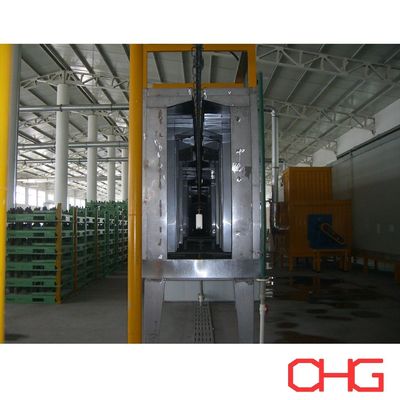

Tunnel de prétraitement fermé

Les sections de traitement par pulvérisation sont généralement enfermées dans un tunnel de prétraitement pour contenir les liquides de pulvérisation et séparer les processus chimiques individuels.

Le tunnel et les réservoirs de processus peuvent être fabriqués à partir de matériaux résistants à la corrosion appropriés en fonction des produits chimiques utilisés dans chaque étape de traitement.

La conception de l'équipement peut intégrer :

• Portes d'accès

• Zones d'inspection

• Dispositifs de drainage

• Confinement de la brume

• Accès de maintenance

• Séparation entre les zones de traitement

La longueur totale du tunnel est déterminée par la vitesse du convoyeur, le temps de traitement requis, le nombre d'étapes de processus et les dimensions des pièces.

Contrôle automatique des processus

Le système de prétraitement peut être intégré au système de contrôle PLC et HMI de la ligne de production.

Selon les exigences du projet, le système peut contrôler ou surveiller :

• Température du bain

• Fonctionnement de la pompe

• Pression de pulvérisation

• Niveau de liquide

• Équipement de chauffage

• Fonctionnement du convoyeur

• Séquence du processus

• État de l'équipement

• Conditions d'alarme

La concentration chimique peut également être surveillée ou gérée à l'aide d'instruments appropriés et de systèmes de dosage chimique si nécessaire.

Le contrôle centralisé aide à maintenir des conditions de fonctionnement répétables et simplifie la gestion de la production.

Principaux avantages

• Nettoyage de surface efficace :La circulation à haute pression et les buses de pulvérisation correctement disposées assurent un nettoyage et un traitement chimique efficaces pour les composants métalliques convoyés en continu.
• Qualité de prétraitement constante :Les conditions de processus contrôlées aident à maintenir une préparation de surface répétable avant l'application de la poudre.
• Adhérence améliorée du revêtement :L'élimination de la contamination et l'application du traitement de conversion approprié créent un substrat adapté au revêtement en poudre ultérieur.
• Protection anticorrosion améliorée :Un processus de prétraitement correctement sélectionné peut contribuer de manière significative à la résistance à la corrosion du système de revêtement complet.
• Production continue :Le prétraitement par pulvérisation s'intègre facilement aux lignes de revêtement en poudre par convoyeur, permettant aux pièces de se déplacer en continu du traitement de surface au séchage et à l'application de poudre.
• Configuration de processus flexible :Le nombre d'étapes de traitement, les processus chimiques, les dimensions du tunnel, le système de pulvérisation et le niveau d'automatisation peuvent tous être adaptés à l'application spécifique.

Applications typiques

Les systèmes de prétraitement par pulvérisation peuvent être utilisés pour une grande variété de produits métalliques industriels, notamment :

• Composants automobiles

• Armoires et boîtiers électriques

• Meubles métalliques

• Racks de stockage et étagères

• Composants CVC

• Pièces de machines

• Équipement agricole

• Portes et cadres métalliques

• Produits en acier fabriqués

• Composants métalliques industriels généraux

Différentes configurations de processus peuvent être développées pour l'acier, l'acier galvanisé, l'aluminium et d'autres substrats appropriés.

Solutions de prétraitement par pulvérisation personnalisées

Chaque système de prétraitement est conçu en fonction des produits du client et des performances de revêtement requises.

Les informations importantes pour la conception du système comprennent :

• Matériau de la pièce

• Dimensions et poids maximum

• État de surface avant traitement

• Capacité de production requise

• Vitesse du convoyeur

• Performance anticorrosion requise

• Processus chimique de prétraitement

• Dimensions d'usine disponibles

• Qualité de l'eau et conditions d'approvisionnement

• Source d'énergie de chauffage

• Exigences de traitement des eaux usées

• Niveau d'automatisation requis

Sur la base de ces paramètres, nous pouvons développer une solution personnalisée couvrant le processus de prétraitement, le tunnel de pulvérisation, les réservoirs de processus, les pompes de circulation, la disposition des buses, le système de chauffage, la section de séchage à l'humidité, le système de contrôle et l'intégration avec la ligne de revêtement en poudre complète.

Contactez-nous avec les informations sur vos pièces et votre production pour une proposition de système de prétraitement par pulvérisation personnalisé.
