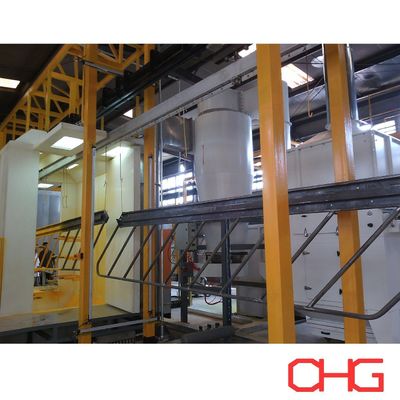

Ligne automatique de revêtement en poudre avec puissance et système de convoyeur libre pour des solutions de revêtement de composants métalliques industriels flexibles

Ligne de production automatique de revêtement en poudre avec convoyeur Power and Free

Solution de revêtement industriel flexible pour divers composants métalliques

Cette ligne de production automatique de revêtement en poudre est conçue pour les composants métalliques de différentes dimensions, formes et caractéristiques structurelles. Le système combine l'application automatique de poudre avec une manutention flexible des matériaux pour fournir une qualité de revêtement stable et une production efficace pour une large gamme de produits industriels.

La cabine de pulvérisation de poudre est construite en PVC durable, offrant une bonne résistance chimique et des performances fiables dans les environnements de revêtement industriel.

Pour l'application de poudre, des pistolets de pulvérisation électrostatiques automatiques sont combinés à des postes de retouche manuels. La pulvérisation automatique gère l'opération de revêtement principale, tandis que la pulvérisation manuelle assure une couverture supplémentaire pour les coins, les zones encastrées et les géométries complexes des pièces.

La ligne adopte un système de convoyeur aérien Power and Free, tandis que le chargement et le déchargement sont effectués manuellement. Cette configuration offre un équilibre pratique entre automatisation, flexibilité de production et manutention efficace des pièces.

Caractéristiques principales

• Convient aux pièces métalliques de différentes tailles et formes

• Cabine de pulvérisation de poudre en PVC

• Application électrostatique automatique de poudre

• Pulvérisation de retouche manuelle supplémentaire

• Convoyeur aérien Power and Free

• Chargement et déchargement manuels

• Disposition de production flexible

• Ingénierie personnalisée selon les exigences des pièces

Pulvérisation de poudre automatique et manuelle

La section de pulvérisation combine des pistolets de pulvérisation automatiques avec une capacité de revêtement manuel.

La pulvérisation automatique assure une application de poudre répétable sur les surfaces principales des pièces, contribuant à améliorer l'efficacité de la production et la cohérence du revêtement.

Pour les composants aux structures compliquées, les opérateurs peuvent effectuer une pulvérisation de retouche manuelle sur des zones telles que :

• Coins et bords

• Sections encastrées

• Zones soudées

• Surfaces irrégulières

• Emplacements difficiles d'accès

Cette configuration hybride permet à la ligne de production de traiter une plus grande variété de produits tout en maintenant une qualité de finition stable.

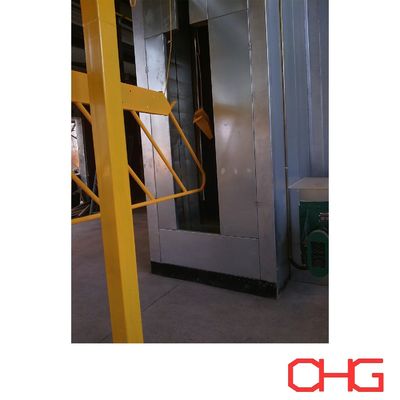

Cabine de pulvérisation de poudre en PVC

La cabine de poudre utilise une structure en PVC conçue pour les applications de revêtement en poudre industrielle.

La configuration de la cabine peut être conçue selon :

• Dimensions maximales des pièces

• Nombre de pistolets de pulvérisation automatiques

• Exigences de pulvérisation manuelle

• Disposition du convoyeur

• Méthode de récupération de poudre

• Capacité de production requise

Les systèmes d'extraction et de récupération fonctionnent conjointement avec la cabine pour maintenir un environnement de pulvérisation approprié et collecter la poudre surpulvérisée.

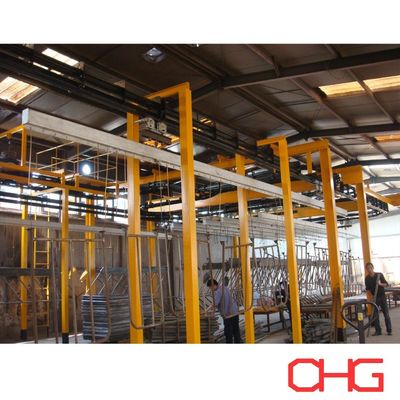

Convoyeur aérien Power and Free

La ligne de production utilise un convoyeur Power and Free pour transporter les pièces à travers différentes sections de processus.

Contrairement à un convoyeur conventionnel en mouvement continu, un système Power and Free offre une plus grande flexibilité dans le contrôle du mouvement des chariots et du flux de production.

Selon la conception du processus, les chariots peuvent être :

• Transportés entre les étapes de production

• Arrêtés à des positions désignées

• Accumulés si nécessaire

• Libérés selon les exigences du processus

Cette flexibilité est particulièrement utile lorsque différentes sections de traitement nécessitent des temps de fonctionnement différents.

Le routage du convoyeur, l'espacement des chariots, la conception des crochets, la capacité de charge et la vitesse de fonctionnement sont personnalisés en fonction des pièces réelles et des exigences de production.

Chargement et déchargement manuels

Les pièces sont chargées et retirées manuellement du système de convoyeur aux stations désignées.

La manutention manuelle offre une plus grande adaptabilité lorsque la ligne de production traite des composants de différentes dimensions, formes ou exigences de suspension.

Des crochets et des fixations appropriés peuvent être conçus en fonction de la géométrie du produit pour assurer un transport stable et un positionnement approprié pendant la pulvérisation de poudre et le durcissement.

Flux de processus de revêtement en poudre

Une ligne de production typique de revêtement en poudre se compose des étapes principales suivantes :

Préparation de surface → Prétraitement → Séchage → Pulvérisation de poudre → Durcissement → Refroidissement → Inspection de qualité

1. Préparation de surface

Avant le prétraitement chimique et l'application de poudre, les pièces métalliques doivent être correctement nettoyées.

Le but de la préparation de surface est d'éliminer les contaminants tels que :

• Huile

• Graisse

• Poussière

• Saleté

• Résidus de traitement

• Autres contaminations de surface

Un substrat propre fournit une base fiable pour les processus de prétraitement et de revêtement ultérieurs.

2. Prétraitement

Après le nettoyage initial, les pièces subissent un processus de prétraitement chimique approprié.

Le processus spécifique est sélectionné en fonction du matériau du substrat, de l'état de surface et des performances de corrosion requises.

Les étapes typiques peuvent inclure :

• Dégraissage

• Rinçage à l'eau

• Conditionnement de surface

• Phosphatation ou autre traitement de conversion

• Rinçage final

Un prétraitement approprié aide à améliorer l'adhérence du revêtement et augmente la résistance à la corrosion du système de revêtement fini.

3. Séchage

Après le prétraitement, l'humidité résiduelle est éliminée avant la pulvérisation de poudre.

Les pièces traversent une section de séchage où un chauffage contrôlé fournit une surface suffisamment sèche pour l'application électrostatique de poudre.

Un séchage approprié aide à prévenir les défauts de revêtement liés à l'humidité et contribue à une qualité de finition cohérente.

4. Application électrostatique de poudre

Les pièces préparées entrent dans la cabine de pulvérisation de poudre.

Les particules de poudre sont chargées électrostatiquement par les pistolets de pulvérisation et attirées par les pièces métalliques mises à la terre, formant une couche de poudre uniforme sur les surfaces requises.

Les pistolets automatiques effectuent l'opération de pulvérisation principale, tandis que la retouche manuelle peut être utilisée là où une couverture supplémentaire est nécessaire.

Le système de pulvérisation combiné offre :

• Distribution uniforme de la poudre

• Épaisseur de revêtement stable

• Application efficace

• Couverture améliorée des composants complexes

• Gestion flexible de différents produits

5. Durcissement de la poudre

Après l'application de la poudre, les pièces revêtues sont transportées dans le four de durcissement.

Dans des conditions de chauffage contrôlées, la poudre de revêtement fond, s'écoule et se réticule chimiquement pour former un film de revêtement continu et durable.

Les paramètres de durcissement sont déterminés en fonction de facteurs tels que :

• Spécification de la poudre

• Matériau de la pièce

• Épaisseur du métal

• Géométrie du produit

• Performances de revêtement requises

Un durcissement correct est essentiel pour obtenir l'apparence et les propriétés mécaniques requises du revêtement fini.

6. Refroidissement

Après avoir quitté le four de durcissement, les composants revêtus entrent dans la phase de refroidissement.

Les pièces sont refroidies suffisamment pour stabiliser le revêtement et permettre une manipulation sûre lors de l'inspection et du déchargement.

7. Inspection de qualité

Les composants finis sont inspectés conformément aux spécifications de revêtement requises.

Les éléments d'inspection typiques comprennent :

• Épaisseur du revêtement

• Apparence de surface

• Uniformité du revêtement

• Adhérence

• Couleur et brillance

• Défauts de revêtement visibles

Les produits qualifiés peuvent ensuite passer au déchargement, à l'assemblage, à l'emballage ou aux processus de fabrication ultérieurs.

Conception personnalisée de ligne de revêtement en poudre

Chaque projet de revêtement en poudre a des exigences différentes. Nos lignes de production sont donc conçues en fonction des produits réels du client, du rendement requis, des spécifications de revêtement et des conditions d'usine disponibles.

Les informations importantes pour l'élaboration d'une proposition technique comprennent :

• Matériau de la pièce

• Dimensions maximales du produit

• Poids maximal de la pièce

• Capacité de production requise

• Dessins ou photographies du produit

• Exigences de prétraitement

• Exigences de performance du revêtement

• Nombre de couleurs et fréquence de changement de couleur

• Disposition de l'usine et espace disponible

• Sources d'énergie disponibles

• Niveau d'automatisation requis

Sur la base de ces paramètres, nous pouvons développer une solution personnalisée couvrant le système de prétraitement, le convoyeur Power and Free, la cabine de pulvérisation en PVC, l'équipement d'application de poudre, le système de durcissement et la disposition générale de la ligne de production.

Contactez-nous avec les spécifications de vos produits et vos exigences de production pour une proposition et un devis personnalisés de ligne de revêtement en poudre.
