Ligne automatique de revêtement en poudre offrant une efficacité de production stable et des solutions de revêtement adaptées pour les composants métalliques

Ligne de revêtement par poudre automatique pour divers composants métalliques

Système de revêtement par poudre flexible avec convoyeur Power and Free

Cette ligne de production de revêtement par poudre automatique est conçue pour les composants métalliques industriels de différentes dimensions, poids, formes et caractéristiques structurelles. En combinant la pulvérisation électrostatique automatique de poudre, la retouche manuelle et un convoyeur aérien Power and Free, le système offre une solution de revêtement efficace et adaptable pour une large gamme de produits métalliques.

La cabine de pulvérisation de poudre est fabriquée en matériau PP (polypropylène) durable, offrant une excellente résistance chimique et à la corrosion pour un fonctionnement fiable à long terme.

Le chargement et le déchargement manuels offrent une flexibilité supplémentaire lors de la manipulation de différentes géométries de pièces, tandis que les sections automatisées de convoyage et de pulvérisation aident à maintenir une efficacité de production stable et une qualité de revêtement constante.

Pulvérisation automatique avec retouche manuelle

Le système d'application de poudre combine des pistolets de pulvérisation automatiques avec une application manuelle supplémentaire.

Les pistolets automatiques effectuent l'opération de pulvérisation principale, fournissant une application de poudre répétable sur les surfaces standard. Les postes de retouche manuelle permettent aux opérateurs d'appliquer de la poudre supplémentaire sur les zones difficiles d'accès pour les pistolets automatiques.

Cette configuration est particulièrement utile pour les produits avec :

• Géométries complexes

• Sections encastrées

• Coins et arêtes

• Structures soudées

• Surfaces irrégulières

• Différentes configurations de produits sur la même ligne

La combinaison de la pulvérisation automatique et manuelle offre un équilibre pratique entre l'efficacité de la production et la flexibilité du revêtement.

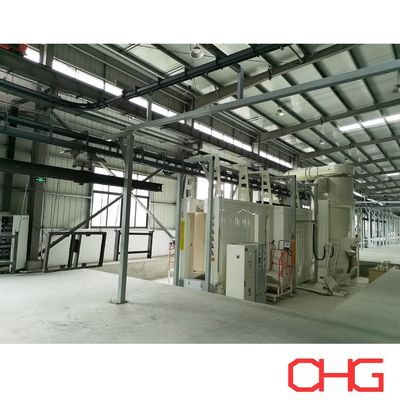

Cabine de pulvérisation de poudre en PP

La cabine de pulvérisation est construite en matériau polypropylène (PP) adapté aux applications industrielles de revêtement par poudre.

Les caractéristiques clés comprennent :

• Bonne résistance chimique

• Construction résistante à la corrosion

• Performance durable

• Nettoyage et maintenance pratiques

• Adaptabilité aux différentes dimensions de pièces

Les dimensions de la cabine, la disposition des pistolets automatiques, les positions de pulvérisation manuelle, le système d'extraction et la configuration de récupération de poudre peuvent être conçus selon les exigences de production spécifiques.

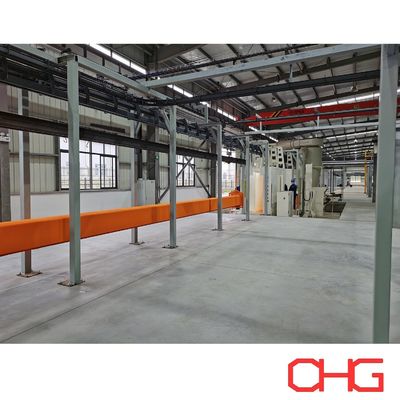

Système de convoyeur aérien Power and Free

Un convoyeur Power and Free transporte les pièces entre les différentes sections de la ligne de production.

Comparé à un convoyeur conventionnel à mouvement continu, le système Power and Free offre une plus grande flexibilité dans le contrôle des transporteurs individuels. Selon la configuration de la ligne, les pièces peuvent être transportées, arrêtées, accumulées ou libérées selon les exigences du processus.

Les avantages clés comprennent :

• Mouvement flexible des transporteurs

• Transport stable de différentes pièces

• Capacité d'accumulation

• Utilisation efficace de l'espace de l'atelier

• Adaptabilité aux différents temps de processus

• Planification de production flexible

La capacité du convoyeur, l'espacement des transporteurs, la vitesse, la conception des suspensions et le routage sont déterminés en fonction de la pièce et du débit de production requis.

Chargement et déchargement manuels

Des zones dédiées de chargement et de déchargement manuels permettent aux opérateurs de positionner et de retirer les pièces en fonction de leur géométrie individuelle.

Cette disposition convient à la production impliquant plusieurs types de produits car elle offre une flexibilité sans nécessiter de système de manipulation automatique dédié pour chaque configuration de pièce.

Les dispositions de chargement et les suspensions peuvent être personnalisées en fonction de :

• Dimensions du produit

• Poids de la pièce

• Points de suspension

• Orientation du produit

• Couverture de revêtement requise

• Capacité de production

Processus typique de revêtement par poudre

Une ligne de production complète de revêtement par poudre comprend normalement le traitement de surface, le séchage, l'application de poudre, le durcissement et le refroidissement avant le déchargement des produits finis.

1. Préparation de surface

Les pièces métalliques sont d'abord nettoyées pour éliminer les contaminants qui pourraient interférer avec le traitement et le revêtement ultérieurs.

Selon le substrat et l'état de surface initial, la préparation peut éliminer :

• Huile et graisse

• Poussière et saleté

• Résidus de traitement

• Autres contaminants de surface

Un nettoyage de surface efficace fournit la base d'un prétraitement et d'une performance de revêtement stables.

2. Prétraitement chimique

Après le nettoyage initial, les pièces subissent un processus de prétraitement chimique approprié.

Le processus exact dépend du matériau du substrat et de la protection contre la corrosion requise. Différents projets peuvent utiliser des processus tels que :

• Dégraissage

• Rinçage

• Phosphatation

• Traitement de conversion

• Passivation

• Rinçage final

Le prétraitement aide à améliorer l'adhérence du revêtement et contribue à la résistance à la corrosion du système de revêtement complet.

3. Séchage de l'humidité

Après le prétraitement, l'humidité résiduelle doit être éliminée avant l'application de la poudre.

Les pièces traversent une section de séchage dans des conditions contrôlées pour fournir une surface propre et sèche pour la pulvérisation électrostatique.

4. Application de poudre électrostatique

Les pièces préparées entrent dans la cabine de pulvérisation de poudre, où la poudre chargée électrostatiquement est appliquée sur les surfaces métalliques mises à la terre.

Les pistolets de pulvérisation automatiques assurent l'application principale du revêtement, tandis que la retouche manuelle peut être utilisée pour les zones complexes ou difficiles d'accès.

Le système de pulvérisation est conçu pour atteindre :

• Distribution uniforme de la poudre

• Épaisseur de revêtement stable

• Application efficace de la poudre

• Couverture complète des surfaces requises

• Qualité de finition répétable

5. Durcissement de la poudre

Après la pulvérisation, les pièces revêtues sont transportées dans le four de durcissement.

Dans des conditions de durcissement contrôlées, la poudre fond, s'écoule et se réticule chimiquement pour former un film de revêtement continu.

La température de durcissement et le temps de séjour sont déterminés en fonction des spécifications de la poudre, du matériau de la pièce, de l'épaisseur et des performances de revêtement requises.

6. Refroidissement

Après avoir quitté le four de durcissement, les produits revêtus entrent dans la phase de refroidissement.

Un refroidissement suffisant stabilise le revêtement fini et permet aux pièces d'être manipulées en toute sécurité lors de l'inspection et du déchargement.

7. Inspection finale de qualité

Les produits finis peuvent être inspectés selon les spécifications de revêtement requises.

Les éléments d'inspection typiques comprennent :

• Épaisseur du revêtement

• Apparence de la surface

• Couleur et brillance

• Adhérence

• Uniformité du revêtement

• Défauts de surface visibles

Les exigences d'inspection peuvent être définies selon les normes de produit et de qualité du client.

Avantages principaux

Cette ligne de revêtement par poudre automatique offre :

• Traitement flexible de différents composants métalliques

• Pulvérisation automatique pour une production efficace

• Retouche manuelle pour les géométries compliquées

• Construction durable de la cabine de pulvérisation en PP

• Manutention flexible Power and Free

• Adaptabilité à plusieurs types de produits

• Qualité de revêtement constante et répétable

• Configuration d'équipement personnalisée

Lignes de production de revêtement par poudre personnalisées

Nos lignes de revêtement par poudre ne sont pas basées sur une configuration standard unique. Chaque système est conçu en fonction des produits réels du client, des exigences de production et des conditions d'usine.

Les informations importantes pour la conception de la ligne comprennent :

• Matériau de la pièce

• Dimensions et poids maximum

• Dessins ou photographies du produit

• Capacité horaire ou quotidienne requise

• Exigences de prétraitement

• Spécifications de revêtement par poudre

• Nombre de couleurs et fréquence des changements de couleur

• Dimensions d'usine disponibles

• Énergie de chauffage préférée

• Niveau d'automatisation requis

Sur la base de ces paramètres, nous pouvons développer un flux de processus approprié, une disposition de l'équipement, une configuration de convoyeur Power and Free, un système de pulvérisation, une solution de durcissement et un système de contrôle.

Contactez-nous avec les informations de votre produit et vos exigences de production pour une proposition technique et un devis personnalisés.
