Ligne de revêtement en poudre haut de gamme pour profilés en aluminium de différentes tailles Données techniques personnalisées

Ligne automatique de revêtement en poudre pour profilés en aluminium

Système de revêtement à haute efficacité pour extrusions d'aluminium

Cette ligne de production automatique de revêtement en poudre est développée pour la finition de surface des profilés en aluminium de différentes longueurs, sections transversales et conceptions structurelles. Le système combine l'application automatique de poudre avec une capacité de retouche manuelle, offrant une solution pratique pour les fabricants traitant à la fois les produits en aluminium standard et personnalisés.

Les pièces sont transportées dans la ligne de production par un système de convoyeur aérien, avec chargement et déchargement manuels aux postes désignés. Cette disposition assure une manipulation fiable des matériaux tout en conservant la flexibilité requise pour différentes spécifications de profilés et lots de production.

Pulvérisation automatique avec retouche manuelle

La section d'application de poudre combine des pistolets de pulvérisation électrostatiques automatiques avec une pulvérisation manuelle supplémentaire.

Les pistolets automatiques assurent un dépôt de poudre efficace et répétable sur les surfaces principales, tandis que les opérateurs peuvent revêtir manuellement les zones plus difficiles d'accès, telles que :

• Rainures profondes

• Coins et bords

• Sections transversales complexes

• Surfaces en retrait

• Structures de profilés irrégulières

Cette combinaison permet de maintenir la cohérence du revêtement sans sacrifier la flexibilité lors des changements de conception des produits.

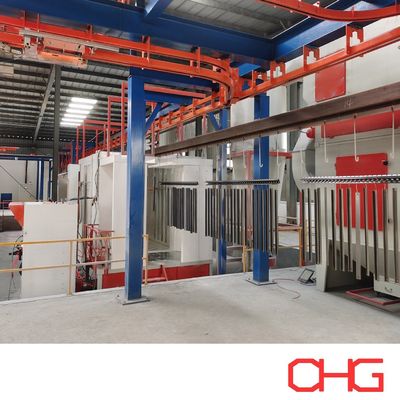

Système de manutention aérienne

Le convoyeur aérien transporte en continu les profilés entre les différentes sections de traitement, réduisant la manipulation inutile et améliorant le flux de production global.

Le système offre plusieurs avantages :

• Utilisation efficace de l'espace de l'atelier

• Transport stable des pièces

• Connexion continue entre les étapes de traitement

• Adaptabilité aux différentes longueurs de profilés

• Routage flexible du convoyeur selon l'agencement de l'usine

La vitesse du convoyeur, l'espacement des crochets, la capacité de chargement et le routage peuvent être conçus en fonction du rendement de production requis et des spécifications des pièces.

Procédé complet de revêtement en poudre

1. Nettoyage et préparation de surface

Avant le traitement chimique, les profilés en aluminium sont nettoyés pour éliminer les huiles, la poussière, les résidus de traitement et autres contaminants.

Un substrat correctement nettoyé est essentiel pour obtenir des résultats de prétraitement fiables et une forte adhérence du revêtement.

2. Prétraitement chimique

Les profilés nettoyés subissent un processus de conversion chimique approprié pour améliorer la protection contre la corrosion et préparer la surface au revêtement en poudre.

Selon les spécifications du produit et les performances requises, le système de prétraitement peut inclure :

• Dégraissage

• Rinçage

• Conditionnement de surface

• Conversion chromique

• Traitement de conversion sans chrome

• Autres procédés de prétraitement de l'aluminium

Le procédé exact est sélectionné en fonction de l'alliage d'aluminium, des spécifications du revêtement et des performances de corrosion requises.

3. Séchage par humidité

Après le prétraitement et le rinçage, les pièces entrent dans un four de séchage où l'eau résiduelle est éliminée.

Un séchage adéquat empêche les défauts de revêtement liés à l'humidité et fournit une surface stable pour l'application électrostatique de poudre.

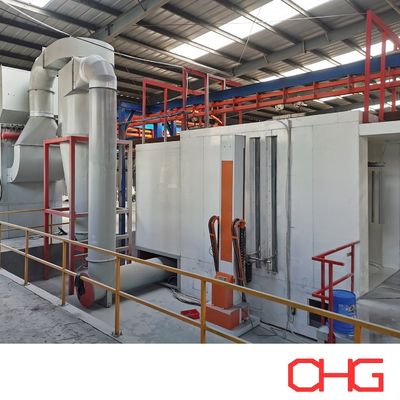

4. Pulvérisation électrostatique de poudre

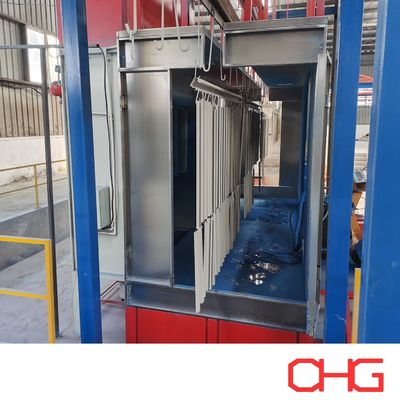

Les profilés séchés entrent dans la cabine de pulvérisation de poudre pour le revêtement.

Les particules de poudre chargées électrostatiquement sont attirées par les pièces mises à la terre, produisant une couche de revêtement uniforme. Les pistolets de pulvérisation automatiques assurent l'application principale, tandis que la retouche manuelle peut être utilisée là où une couverture supplémentaire est nécessaire.

Le système de pulvérisation peut être configuré en fonction des exigences de production, y compris la quantité de pistolets, la disposition des 움직이는 장치, la configuration de la cabine et la méthode de récupération de poudre.

5. Durcissement thermique

Après l'application de la poudre, les profilés sont transportés dans le four de durcissement.

Sous température et temps de séjour contrôlés, la poudre fond, s'écoule et se réticule pour former un film protecteur continu avec les propriétés mécaniques et décoratives requises.

6. Refroidissement

Les profilés finis sont refroidis après avoir quitté le four de durcissement pour stabiliser le revêtement et permettre une manipulation sûre en aval.

7. Inspection finale

Avant le déchargement ou l'emballage, la qualité du revêtement peut être évaluée selon les spécifications requises, y compris :

• Épaisseur du film

• Couleur et apparence

• Défauts de surface

• Adhérence

• Uniformité du revêtement

• Qualité globale de la finition

Principaux avantages du système

• Convient à une grande variété de conceptions de profilés en aluminium

• La pulvérisation automatique améliore la productivité et la répétabilité

• La retouche manuelle offre une flexibilité pour les surfaces complexes

• Le convoyage aérien optimise l'utilisation de l'atelier

• La configuration du processus peut être adaptée à différentes normes de revêtement

• La conception modulaire des équipements permet une personnalisation selon les exigences de production

Conçu en fonction de vos exigences de production

Plutôt que d'utiliser une configuration standard fixe, chaque ligne de revêtement en poudre pour profilés en aluminium peut être conçue en fonction de l'application réelle.

Les principaux facteurs de conception comprennent :

• Dimensions et poids maximum des profilés

• Capacité de production requise

• Nombre et fréquence des changements de couleur

• Spécifications de prétraitement

• Exigences de performance du revêtement en poudre

• Dimensions disponibles de l'usine

• Énergie de chauffage préférée

• Niveau d'automatisation requis

Sur la base de ces paramètres, nous pouvons développer la configuration de processus appropriée, la disposition des équipements, l'agencement du convoyeur et la solution d'automatisation pour votre installation de production.

Contactez-nous avec vos informations produit et de production pour une proposition personnalisée de ligne de revêtement en poudre pour profilés en aluminium.
