Ligne de revêtement en poudre automatique pour armoires en tôle avec cabine de pulvérisation durable et processus d'assemblage auxiliaires

Ligne de production automatique de revêtement en poudre pour composants d'armoires en acier au carbone

Solution de revêtement à haute efficacité pour la fabrication d'armoires en tôle

Cette ligne de production automatique de revêtement en poudre est développée pour les composants d'armoires en acier au carbone, y compris les armoires électriques, les corps d'armoires de commande, les panneaux de porte et autres structures en tôle fabriquées. Le système intègre la préparation de surface, la manutention automatisée des matériaux, l'application électrostatique de poudre, le durcissement et les processus d'assemblage auxiliaires pour obtenir des performances de revêtement stables et une production efficace.

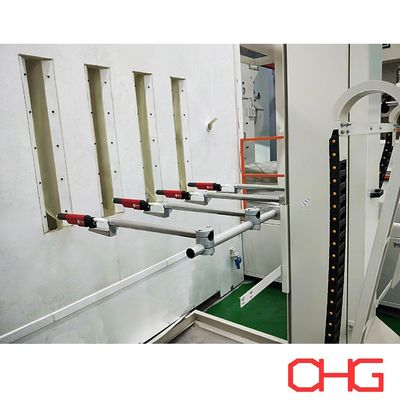

La cabine de pulvérisation est construite en PVC durable, offrant une excellente résistance chimique et une fiabilité opérationnelle à long terme. Le système de revêtement combine la pulvérisation électrostatique automatique avec des opérations de retouche manuelles, assurant une couverture complète de poudre sur les zones complexes telles que les coins, les bords, les sections soudées et les structures encastrées.

Configuration de ligne de production intégrée

Le système de production comprend plusieurs sections fonctionnelles pour optimiser le processus de fabrication complet :

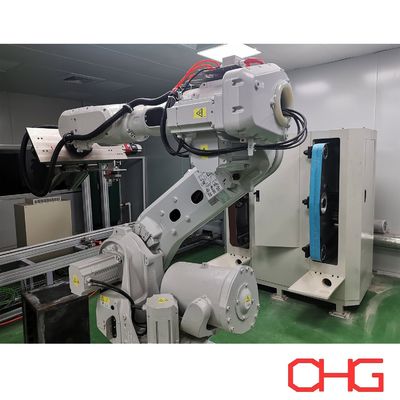

• Système de meulage robotisé des cordons de soudure

• Postes de finition de surface manuels

• Processus de prétraitement chimique

• Système de séchage

• Application manuelle d'enduit et ponçage

• Système de pulvérisation de poudre automatique

• Postes de retouche de revêtement manuels

• Four de durcissement de la poudre

• Section de refroidissement

• Système d'assistance à l'assemblage

Pour un flux de matériaux efficace, la ligne adopte une configuration de convoyage double :

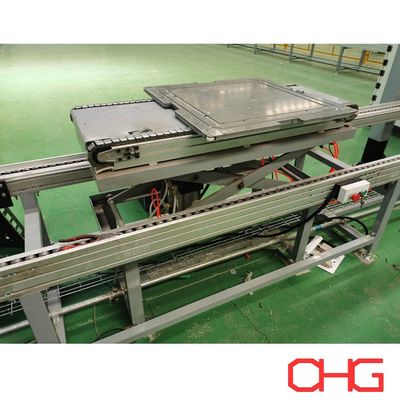

• Convoyeur au sol de type chariot pour le prétraitement et le transport de composants lourds

• Système de convoyeur aérien pour le revêtement en poudre, le durcissement et le mouvement de production continue

Cette conception améliore la stabilité du processus tout en permettant une manipulation flexible de différentes structures d'armoires.

Flux de processus de production typique

Chargement du manipulateur

↓

Meulage robotisé des soudures et finition de surface manuelle

↓

Traitement de surface par phosphatation

↓

Séchage à l'humidité (40–50 °C)

↓

Application manuelle d'enduit

↓

Séchage de l'enduit

↓

Ponçage de l'enduit manuel

↓

Stockage tampon des pièces

↓

Transfert mécanique

↓

Dépoussiérage électrostatique

↓

Pulvérisation de poudre automatique + retouche manuelle

↓

Durcissement de la poudre (200 °C, 18 min)

↓

Refroidissement à l'air

↓

Installation des roulettes

↓

Transfert assisté par AGV

Caractéristiques principales

Application de poudre hybride automatique et manuelle

Le système de pulvérisation automatique assure une distribution stable de la poudre et une épaisseur de revêtement constante, tandis que les opérations de retouche manuelles fournissent une couverture supplémentaire pour les géométries complexes et les zones nécessitant une finition détaillée.

Système de préparation de surface efficace

Les processus de meulage robotisé et de finition manuelle éliminent efficacement les marques de soudure, les défauts de surface et les contaminants, améliorant l'adhérence du revêtement et la qualité de l'apparence finale.

Disposition flexible des convoyeurs

La combinaison des systèmes de convoyeurs au sol et aériens assure un transport optimisé pour les différentes étapes de production, prenant en charge à la fois les structures d'armoires lourdes et les opérations de revêtement continues.

Performances de durcissement fiables

Le four de durcissement maintient environ 200 °C pendant 18 minutes, permettant à la poudre de revêtement de fondre complètement, de s'écouler et de réticuler pour former un film protecteur durable avec d'excellentes performances mécaniques.

Capacité de production adaptable

Le système peut être personnalisé en fonction de :

• Dimensions et poids de l'armoire

• Besoins en capacité de production

• Contraintes d'agencement de l'usine

• Niveau d'automatisation requis

• Normes de finition de surface

Processus de revêtement en poudre

1. Préparation de surface

Avant le revêtement, les composants de l'armoire subissent un meulage, un nettoyage et un dépoussiérage pour éliminer les résidus de soudure, l'huile et les contaminants de surface. Cela crée une base appropriée pour une forte adhérence de la poudre.

2. Prétraitement

Un prétraitement chimique est appliqué pour améliorer la résistance à la corrosion et renforcer la liaison entre le substrat en acier au carbone et la couche de revêtement en poudre.

3. Séchage

Après le prétraitement, les pièces sont séchées pour éliminer l'humidité résiduelle et assurer des conditions optimales pour l'application électrostatique de poudre.

4. Revêtement en poudre électrostatique

Les particules de poudre chargées sont pulvérisées sur les pièces mises à la terre à l'aide de pistolets de pulvérisation automatiques. Un revêtement manuel est effectué si nécessaire pour obtenir une couverture complète sur les zones difficiles.

5. Durcissement de la poudre

Les composants revêtus entrent dans le four de durcissement, où la chaleur provoque la fusion des particules de poudre et leur réticulation chimique, formant un film de revêtement continu, durable et résistant à la corrosion.

6. Refroidissement

Après le durcissement, un refroidissement contrôlé stabilise la surface du revêtement et prépare les composants à l'assemblage ou à une manipulation ultérieure.

7. Inspection de qualité

Les produits finis sont inspectés pour :

• Épaisseur du revêtement

• Apparence de la surface

• Performance d'adhérence

• Cohérence globale du revêtement

garantissant que les produits finaux répondent aux normes de qualité requises.

Nous fournissons des solutions personnalisées de lignes de production de revêtement en poudre en fonction des caractéristiques de vos produits, de vos exigences de production et des conditions de votre usine. Contactez-nous pour une proposition technique sur mesure pour votre projet de revêtement d'armoires en acier au carbone.
