Ligne de revêtement E entièrement automatisée pour le traitement de surface et le processus de revêtement électrophorétique des composants en aluminium automobile

Ligne d'anodisation et de revêtement électrophorétique entièrement automatisée d'aluminium automobile

Solution intégrée de traitement de surface pour les composants automobiles en aluminium

Cette ligne de production entièrement automatisée de revêtement anodisant et électrophorétique (E-coating) est conçue pour le traitement de surface des composants en aluminium automobile.couleur électrolytique, revêtement électrophorétique, étanchéité et durcissement en un seul système de production continu, la ligne offre une résistance à la corrosion exceptionnelle, une qualité de surface constante,et la durabilité à long terme requise pour les applications automobiles exigeantes.

Le système adopte un procédé d'immersion en continu à plusieurs réservoirs combiné à un système de transfert automatique intelligent, permettant une stabilité,production de grande capacité, du chargement et du prétraitement au durcissement final et au déchargementConçu pour la fabrication en grande quantité, il assure un contrôle fiable du processus, une excellente efficacité de production et des performances de revêtement constantes.

Processus de traitement de surface complet

La ligne de production intègre un processus de finition de surface entièrement automatisé, comprenant:

Dégraissage

↓

Nettoyage par ultrasons

↓

Gravure alcaline

↓

Polissage chimique ou électro

↓

Neutralité

↓

Rinçage en plusieurs étapes

↓

Anodisation

↓

Colorant électrolytique

↓

Couche électrophorétique (E-Coating)

↓

Sélection

↓

Séchage

↓

Le traitement

Chaque étape de traitement est contrôlée avec précision pour assurer une excellente préparation du substrat, une formation stable de film d'oxyde et une qualité uniforme du revêtement tout au long du cycle de production.

Système d'anodisation de haute précision

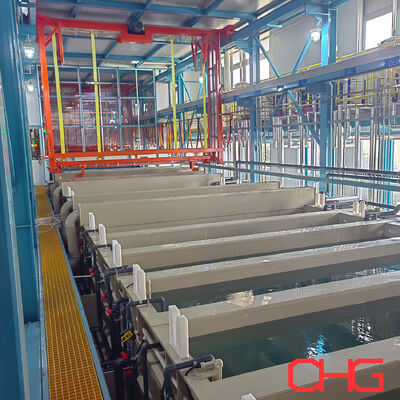

La section d'anodisation est équipée de plusieurs réservoirs d'anodisation de grande capacité, chacun d'un volume effectif d'environ 4300 litres.

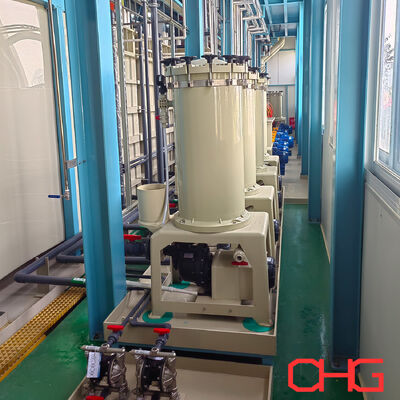

• Systèmes de filtration et de circulation à haut rendement

• Pompes à circulation chimique PVDF

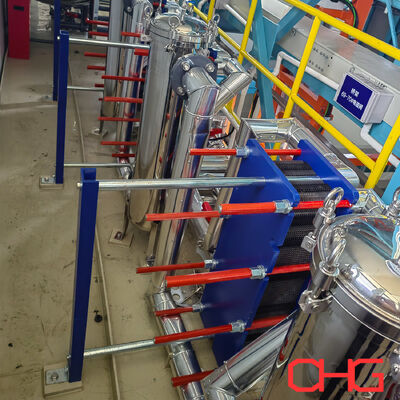

• Échangeurs de chaleur à plaques

• Unités de refroidissement industrielles

• Systèmes de régulation automatique de la température

Ces composants assurent un contrôle précis de la température des électrolytes et une circulation continue de la solution, assurant une formation uniforme de film d'oxyde, une qualité d'anodisation constante,et une excellente apparence de surface.

La ligne prend également en charge la coloration électrolytique et d'autres procédés de finition par immersion,permettant aux fabricants d'obtenir des finitions de surface décoratives et fonctionnelles différentes en fonction des exigences du produit.

Système de revêtement électrophorétique intégré

Après anodisation, les pièces entrent dans une couche de revêtement électrophorétique entièrement intégrée (E-coating),fournissant une couche de protection supplémentaire avec une excellente uniformité du revêtement et une résistance à la corrosion à long terme.

Le système offre:

• Épaisseur uniforme du revêtement

• Excellente couverture des bords

• Adhésion de revêtement forte

• Protection contre la corrosion exceptionnelle

• Résistance aux intempéries accrue

• Durabilité à long terme de la surface

Pour assurer une qualité de revêtement stable et une efficacité d'utilisation élevée de la peinture, la section de revêtement E est équipée de:

• Systèmes d'ultrafiltration (UF)

• Systèmes de raffinage de peinture

• Systèmes de récupération de peinture

• Réservoirs de revêtement électrophorétique

• Fours de durcissement à haut rendement

Cette configuration intégrée minimise les pertes de peinture, améliore la consistance du revêtement et réduit les coûts d'exploitation.

Technologie de scellement avancée

Pour maximiser les performances de protection de la surface anodisée, la ligne de production prend en charge plusieurs technologies d'étanchéité, notamment:

• Séchage à froid

• Sécurisation à température moyenne

• Séchage à chaud

Combinés à un rinçage à l'eau désionisée en plusieurs étapes, ces procédés d'étanchéité améliorent considérablement la résistance à la corrosion, la densité du revêtement, la résistance à la contamination et la durabilité à long terme.

Après le scellement, les produits passent par des systèmes de séchage et de durcissement pour assurer une performance de revêtement stable et une excellente apparence finale.

Traitement de l'eau et protection de l'environnement

La ligne de production intègre un système complet de traitement et de recyclage des eaux conçu pour améliorer la durabilité tout en réduisant les coûts d'exploitation.

Le système comprend:

• Équipement de production d'eau pure

• Systèmes de filtration du sable au quartz

• Systèmes de filtration au charbon actif

• Équipement d'ultrafiltration

• Systèmes de récupération et de raffinage de l'eau

Des systèmes de collecte séparés des eaux usées sont prévus pour:

• Eaux usées acides

• Eaux usées alcalines

• Les eaux usées contenant du fluor

• Eaux usées de revêtement électrophorétique

En intégrant le recyclage de l'eau et la gestion classifiée des eaux usées,le système soutient une fabrication respectueuse de l'environnement et aide les clients à respecter les normes environnementales strictes de l'industrie automobile.

Configuration des équipements de qualité industrielle

Pour assurer un fonctionnement fiable à long terme, la chaîne de production utilise des équipements industriels de haute performance, notamment:

• Systèmes de filtrage de 30 à 40 T/H

• Pompes de circulation PVDF

• Échangeurs de chaleur à plaques

• Systèmes de refroidissement industriels

• Systèmes de commande électrique centralisés

• Mécanismes de transfert automatisés

L'aménagement de la production est encore optimisé par:

• Stations tampons

• Chariots de transfert

• Plateformes de maintenance

• Passerelles d'accès des opérateurs

Cette configuration améliore l'efficacité de la production, simplifie l'entretien des équipements et améliore la gestion globale de l'usine.

Principales caractéristiques

Production entièrement automatisée

Un système de contrôle intelligent assure un fonctionnement stable, une intervention manuelle réduite et une qualité de traitement constante tout au long du cycle de production.

Processus intégré complet

Le prétraitement, l'anodisation, la coloration électrolytique, le revêtement électrophorétique, l'étanchéité, le séchage et le durcissement sont combinés en une seule ligne de production automatisée continue.

Finition de surface de qualité automobile

Conçu pour répondre aux exigences strictes de l'industrie automobile, offrant une excellente résistance à la corrosion, une qualité de revêtement uniforme et une durabilité à long terme.

Contrôle de processus de précision

Des systèmes de filtration, de refroidissement, de circulation et de contrôle de température avancés assurent des conditions de traitement stables et des performances d'anodisation constantes.

Couche électrophorétique à haut rendement

Les systèmes intégrés d'UF, de raffinage et de récupération maximisent l'utilisation de la peinture tout en minimisant les déchets et les coûts d'exploitation.

Finition de surface souple

Prend en charge plusieurs technologies de coloration et d'étanchéité pour répondre à un large éventail d'exigences de traitement de surface décoratif et fonctionnel.

Économiser de l'eau et protéger l'environnement

Les systèmes intégrés de purification, de recyclage et de gestion des eaux usées réduisent la consommation d'eau et favorisent une fabrication durable.

Aménagement de l'usine optimisé

Les systèmes de transfert automatisés, l'aménagement de l'équipement facile à entretenir et une conception logistique efficace améliorent la productivité et simplifient le fonctionnement de l'usine.

Solutions d'ingénierie personnalisées

Chaque ligne de production de revêtement anodisant et électrophorétique est conçue selon les exigences spécifiques du client, y compris les dimensions de la pièce, la capacité de production,spécifications de traitement de surface, le niveau d'automatisation et la disposition de l'usine.

Notre équipe d'ingénieurs fournit des solutions clés en main complètes, de la conception de processus et de la fabrication d'équipements à l'installation, la mise en service,et de soutien technique pour assurer un fonctionnement fiable et des performances de production à long terme.

Contactez-nous pour discuter de votre projet et recevoir une proposition technique personnalisée pour votre ligne de traitement de surface en aluminium automobile.
