Ligne de revêtement en poudre de système de convoyeur aérien pour pièces de tôle personnalisées

Solution de revêtement efficace pour les boîtiers en tôle

Cette ligne de production de revêtement en poudre est spécialement conçue pour le revêtement de composants en tôle utilisés dans les châssis et les boîtiers d'armoires de commande électriques. Adapté aux pièces de différentes tailles, formes et configurations, le système offre une qualité de revêtement constante, une efficacité de production élevée et un fonctionnement fiable pour la fabrication moderne de tôles.

La cabine de pulvérisation est fabriquée en PP (polypropylène) de haute qualité, offrant une excellente résistance chimique, une protection contre la corrosion et une longue durée de vie. Le processus de revêtement combine une pulvérisation de poudre électrostatique automatique avec une pulvérisation de retouche manuelle, garantissant une couverture complète des surfaces planes, des coins, des bords et des profils complexes.

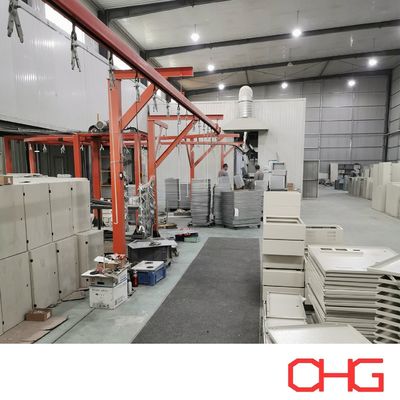

Les pièces sont transportées par un système de convoyeur aérien monorail, permettant un transport stable, une utilisation efficace de l'espace et une production continue tout au long du processus de revêtement.

Principales fonctionnalités

• Conçu pour les châssis d'armoires de commande électriques et les boîtiers en tôle

• Convient aux pièces de différentes tailles et géométries

• Cabine de pulvérisation de poudre PP avec une excellente résistance à la corrosion

• Système de pulvérisation hybride combinant application automatique et manuelle

• Convoyeur aérien monorail pour un transport fluide et fiable

• Efficacité de revêtement élevée avec des performances de production stables

• Disposition des processus et capacité de production personnalisables

Flux de travail de la ligne de production

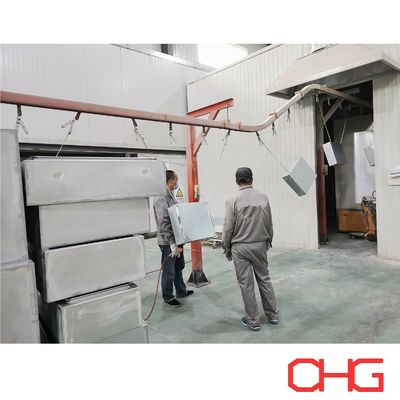

Chargement manuel

Les pièces à usiner sont suspendues sur des supports et l'ascenseur aide les opérateurs à effectuer un chargement ergonomique avant d'entrer dans la ligne de production.

Prétraitement par pulvérisation

Le convoyeur indexe les pièces à travers chaque station de prétraitement, où elles s'arrêtent brièvement pour la pulvérisation chimique et le rinçage. Ce processus par étapes élimine soigneusement l'huile, la poussière et autres contaminants tout en préparant la surface pour une adhérence supérieure du revêtement.

Séchage

Après le prétraitement, les pièces entrent dans la section de séchage pour éliminer complètement l'humidité résiduelle, créant ainsi l'état de surface idéal pour l'application de poudre.

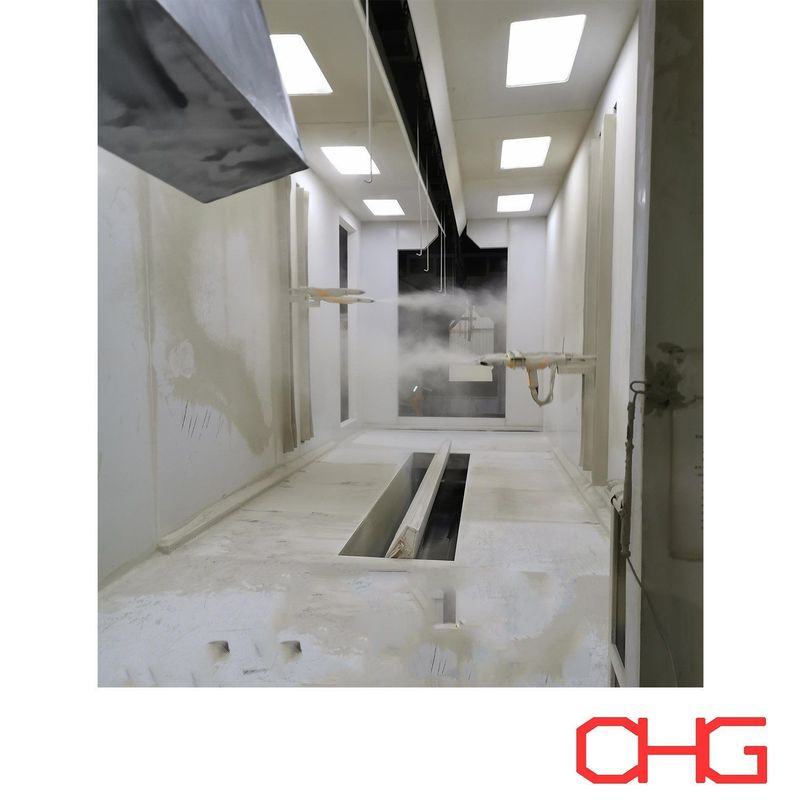

Pulvérisation automatique de poudre

Les pièces à usiner se déplacent en continu dans la cabine de poudre automatique à une vitesse de convoyage d'environ 1,0 à 1,5 m/min. Les pistolets de pulvérisation électrostatiques automatiques appliquent un revêtement en poudre uniforme, tandis que les opérateurs manuels peuvent effectuer une pulvérisation supplémentaire si nécessaire pour assurer une couverture complète.

Durcissement de la poudre

Après la pulvérisation, les pièces revêtues entrent dans le four de durcissement où un chauffage contrôlé fond et réticule chimiquement la poudre en un film de revêtement durable et uniforme avec une excellente adhérence et résistance à la corrosion.

Refroidissement

Les composants revêtus sont naturellement refroidis pour stabiliser la couche de revêtement avant leur manipulation en aval.

Déchargement et transfert

Après refroidissement, l'élévateur assiste les opérateurs lors du déchargement et les produits finis sont transférés vers la zone d'assemblage, d'inspection ou de conditionnement.

Processus de revêtement en poudre

1. Préparation de la surface : les composants en tôle sont nettoyés pour éliminer la graisse, la poussière, les résidus de soudure et autres contaminants, fournissant ainsi une surface propre pour des performances de revêtement optimales.

2. Prétraitement chimique : Le système de prétraitement améliore la résistance à la corrosion et l'adhérence du revêtement grâce à des processus tels que :

• Dégraissage

• Rinçage à l'eau

• Phosphatation

• Revêtement de conversion chromate ou sans chrome

• Rinçage final

Le processus exact peut être personnalisé en fonction du matériau du substrat et des exigences du revêtement.

3. Séchage : Les pièces passent dans une étuve de séchage pour éliminer l'humidité résiduelle avant d'entrer dans la cabine de revêtement en poudre.

4. Application de poudre électrostatique : La poudre chargée électrostatiquement est pulvérisée sur les pièces mises à la terre à l’aide de pistolets pulvérisateurs automatiques. La pulvérisation de retouche manuelle garantit une épaisseur de revêtement constante sur les coins, les bords et les zones en retrait.

5. Durcissement de la poudre : à l'intérieur du four de durcissement, le revêtement en poudre fond, s'écoule et se réticule pour former un film protecteur lisse et durable qui offre une excellente résistance mécanique et résistance à la corrosion.

6. Refroidissement : Un refroidissement contrôlé stabilise le revêtement et préserve son aspect et ses performances.

7. Inspection de qualité : Chaque composant fini est soumis à une inspection complète, comprenant :

• Mesure de l'épaisseur du revêtement

• Contrôle d'aspect de surface

• Test d'adhérence

• Vérification globale de la qualité du revêtement

Seuls les produits qualifiés sont soumis à l'assemblage final ou à l'expédition.

Solutions d'ingénierie personnalisées

Chaque ligne de production de revêtement en poudre est conçue selon les exigences de fabrication spécifiques du client. Nous pouvons personnaliser le système complet en fonction de :

• Dimensions et poids de la pièce

• Capacité de production

• Configuration du convoyeur

• Processus de prétraitement

• Conception de cabine de pulvérisation

• Degré d'automatisation

• Aménagement de l'usine et espace disponible

Contactez-nous dès aujourd'hui pour une proposition technique personnalisée. Notre équipe d'ingénieurs fournira une solution complète de revêtement en poudre conçue pour maximiser la qualité du revêtement, l'efficacité de la production et la fiabilité opérationnelle à long terme pour la fabrication de vos armoires de commande électriques.
