Ligne de revêtement en poudre conçue pour les armoires de commande électriques en fer, pulvérisation automatique et revêtement manuel pour une finition détaillée

Ligne automatique de revêtement en poudre pour les armoires de commande électrique en fer

Conçus pour la fabrication d'armoires électriques

Cette ligne automatique de revêtement en poudre est conçue pour la finition de surface des armoires de commande électrique en fer, des panneaux de boîtier et des ensembles de tôles fabriqués.Conçus pour fournir une qualité de revêtement constante et des performances de production fiables, le système combine l'application automatisée de poudre avec des stations de retouche manuelle pour assurer une couverture complète des structures complexes des armoires.

La chaîne de production utilise un système de convoyeur aérien suspendu pour la manutention continue des matériaux, ce qui la rend adaptée à la production de masse et à la fabrication flexible.

Système intégré de revêtement en poudre

La ligne intègre plusieurs étapes de traitement dans un flux de production continu, y compris:

• Chargement manuel

• Prétraitement par pulvérisation

• Séchage

• Le revêtement automatique en poudre

• Réglage manuel

• Durcissement en poudre

• Réfrigération

• Déchargement manuel

Chaque processus est soigneusement coordonné pour maximiser l'efficacité de la production tout en maintenant une qualité de revêtement stable.

Flux de travail de production

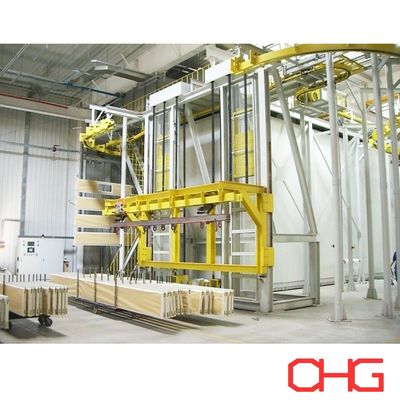

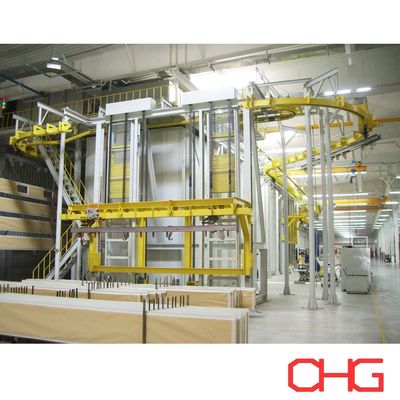

Les pièces sont chargées sur le convoyeur aérien par chargement manuel assisté par ascenseur.permettant de réaliser le nettoyage et le traitement chimique individuellement.

Après élimination de l'humidité, les armoires pénètrent dans la cabine de revêtement automatique en poudre, où les pièces sont déplacées en continu à une vitesse d'environ 1,5 m/min.tandis que les opérateurs manuels effectuent des pulvérisations supplémentaires sur les coins, les zones encastrées et les autres sections difficiles à recouvrir.

Les pièces recouvertes passent ensuite par le four de durcissement, suivi d'un refroidissement naturel avant d'atteindre la station de déchargement, où le déchargement manuel assisté par ascenseur est terminé.

Caractéristiques de l'équipement

• Pour le dépôt de pulvérisation de PP:La cabine de pulvérisation est fabriquée à partir de polypropylène (PP) de haute qualité, offrant une excellente résistance à la corrosion, une durabilité chimique et une maintenance facile pour un fonctionnement industriel à long terme.
• Application automatique et manuelle de poudre

La combinaison de pulvérisation électrostatique automatique et de retouche manuelle assure:

• • Épaisseur uniforme du revêtement

  • Excellente couverture des bords

  • Couche complète de structures d'armoires complexes

  • Amélioration de l'apparence de la surface

  • Réduction des déchets de poudre

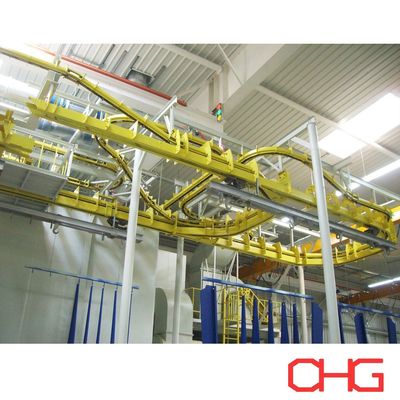

  • Système de convoyeur suspendu

Le convoyeur aérien assure un transport fiable tout au long du processus de production tout en optimisant l'espace de l'usine.Son fonctionnement stable permet une production continue et simplifie la manipulation des pièces.

Processus de revêtement en poudre

1. Préparation de la surface:Avant le revêtement, les composants de l'armoire sont soigneusement nettoyés pour éliminer l'huile, la poussière, les résidus de soudage et d'autres contaminants, créant une surface idéale pour l'adhérence de la poudre.
2. Prétraitement chimique:Le prétraitement peut inclure le dégraissage, la phosphatation ou d'autres procédés de revêtement de conversion pour améliorer la résistance à la corrosion et renforcer la liaison entre le substrat et le revêtement en poudre.
3. Séchage:Après le prétraitement, les pièces sont complètement séchées pour éliminer l'humidité résiduelle avant d'entrer dans la cabine de revêtement en poudre.
4. Application de poudre électrostatique:La poudre chargée électrostatiquement est appliquée uniformément sur les surfaces de l'armoire mise à la terre à l'aide de pistolets de pulvérisation automatiques, tandis que la pulvérisation manuelle assure une couverture complète des bords, des coins et des zones encastrées.
5. Durcissement en poudre:Les composants revêtus entrent dans un four de durcissement où la poudre fond, coule et se recouvre chimiquement en un revêtement protecteur lisse, résistant aux chocs et durable.
6. Réfrigération:Le refroidissement contrôlé stabilise le revêtement durci avant que les pièces ne soient déchargées.
7. Inspection finale:Les armoires finies sont inspectées pour l'épaisseur du revêtement, l'apparence de la surface, l'adhérence et la qualité globale du revêtement afin de s'assurer qu'elles répondent aux spécifications du client.

Solutions d'ingénierie personnalisées

Chaque ligne de revêtement en poudre est conçue sur mesure selon vos dimensions, la capacité de production, les exigences de revêtement et la disposition de l'usine.configuration du convoyeur, équipement de récupération de poudre, four de durcissement et niveau d'automatisation pour fournir une solution complète maximisant la productivité et les performances du revêtement.

Contactez-nous dès aujourd'hui pour une proposition technique personnalisée et une solution clé en main de revêtement en poudre pour la fabrication d'armoires de commande électrique.
