Ligne de revêtement en poudre avec convoyeur aérien et levage pour le revêtement des armoires de commande électrique en acier

Ligne de production de revêtement en poudre pour armoires de commande électriques

Cette ligne de production de revêtement en poudre est spécialement conçue pour la finition de surface des armoires de commande électriques en acier et des composants de boîtiers. Le système combine l'application automatique de poudre avec une pulvérisation de retouche manuelle pour obtenir une qualité de revêtement constante, même sur des structures d'armoires complexes et des zones encastrées.

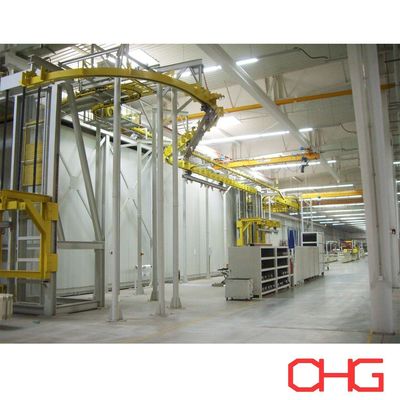

La cabine de pulvérisation de poudre est fabriquée en PP (polypropylène) de haute qualité, offrant une excellente résistance chimique, un entretien facile et une longue durée de vie. La manutention des matériaux est réalisée via un système de convoyeur aérien suspendu doté de stations de levage, garantissant un transfert de produit fluide et un flux de travail efficace tout au long du processus de revêtement.

Processus de production

La ligne est conçue pour optimiser à la fois la qualité du revêtement et l’efficacité de la production grâce à une séquence d’opérations soigneusement contrôlée :

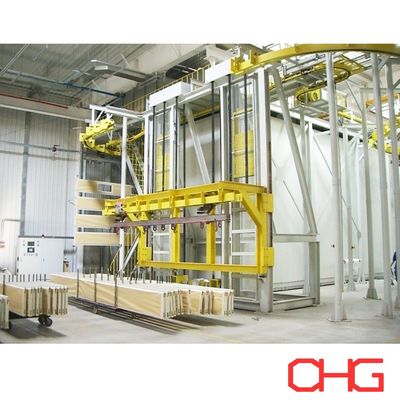

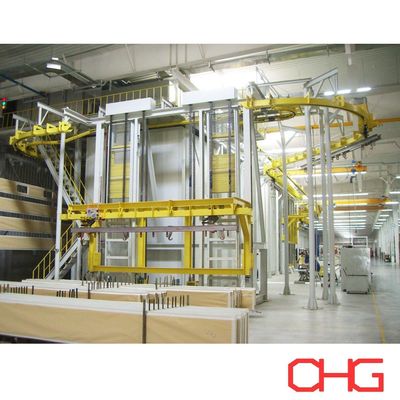

• Station de chargement :Le transporteur à convoyeur s'arrête en position de chargement et le dispositif de levage s'abaisse pour aider les opérateurs à suspendre la pièce de manière sûre et pratique.
• Prétraitement par pulvérisation :Les pièces se déplacent étape par étape dans la section de prétraitement, s'arrêtant à chaque étape pour des processus de pulvérisation et de nettoyage dédiés afin de garantir une préparation minutieuse de la surface.
• Section de séchage :Après le prétraitement, les pièces entrent dans une zone de séchage où l'humidité résiduelle est éliminée avant l'application du revêtement.
• Cabine de revêtement en poudre automatique :Les pièces à usiner se déplacent en continu dans la cabine de pulvérisation automatique à une vitesse de processus d'environ 1,5 m/min. Les pistolets de pulvérisation automatiques assurent une couverture de revêtement uniforme, tandis que les opérateurs peuvent effectuer une pulvérisation manuelle supplémentaire si nécessaire.
• Cabine de retouche manuelle :Pour les zones nécessitant une attention particulière, les pièces à usiner s'arrêtent à l'intérieur de la cabine de pulvérisation manuelle, permettant aux opérateurs d'appliquer la poudre avec précision sur les coins, les bords et les géométries complexes.
• Four de durcissement de poudre :Les pièces revêtues sont accumulées et transportées à travers la section de durcissement, où la poudre fond, coule et se réticule chimiquement pour former une finition protectrice durable.
• Zone de refroidissement :Après durcissement, les produits traversent une zone de refroidissement naturel pour stabiliser le revêtement et préparer les pièces à la manipulation.
• Poste de déchargement :Le dispositif de levage s'abaisse à nouveau pour aider les opérateurs à décharger de manière sûre et efficace les composants finis.

Principales fonctionnalités

• Application automatique + manuelle de la poudre pour une qualité et une flexibilité de revêtement optimales.

• Cabine de pulvérisation de poudre PP avec une excellente résistance à la corrosion et un entretien facile.

• Système de convoyeur suspendu avec stations de levage pour une manutention efficace des matériaux.

• Processus de prétraitement étape par étape garantissant une adhérence supérieure du revêtement.

• Pulvérisation automatique continue combinée à une capacité de retouche manuelle.

• Système de durcissement de haute qualité pour des performances de revêtement durables et uniformes.

• Conception flexible adaptée aux armoires électriques, aux boîtiers de commande, aux boîtiers d'appareillage de commutation et à d'autres produits en tôle.

Processus de revêtement en poudre

1. Préparation des surfaces

Le processus commence par un nettoyage en profondeur visant à éliminer l’huile, la poussière et les contaminants de la surface métallique, créant ainsi la base d’une forte adhérence du revêtement.

2. Prétraitement

Les processus de prétraitement chimique tels que le dégraissage, la phosphatation et le rinçage améliorent la résistance à la corrosion et préparent le substrat au revêtement en poudre.

3. Séchage

Après le prétraitement, les pièces sont complètement séchées pour éliminer l'humidité résiduelle et garantir la qualité du revêtement.

4. Application de poudre

Les particules de poudre chargées électrostatiquement sont appliquées à l'aide de pistolets pulvérisateurs automatiques et manuels, créant une couche de revêtement uniforme sur toute la surface.

5. Guérison

Les pièces revêtues passent dans un four de durcissement où la poudre fond et se réticule, formant une finition résistante, durable et attrayante.

6. Refroidissement

Un refroidissement contrôlé stabilise le revêtement et préserve ses propriétés mécaniques et esthétiques.

7. Contrôle de qualité

Les produits finis sont soumis à une inspection de l'épaisseur du revêtement, de l'apparence, de l'adhérence et de la qualité globale de la finition afin de garantir le respect des normes de production.

Solutions personnalisées

Chaque ligne de production de revêtement en poudre est conçue en fonction des dimensions des pièces, de la capacité de production, des exigences de revêtement et de l'agencement de l'usine du client. Contactez-nous avec vos spécifications techniques et notre équipe d’ingénierie vous fournira une proposition personnalisée adaptée à vos besoins de fabrication.
